Jak odróżnić jakość elastycznego kabla ekranu LCD

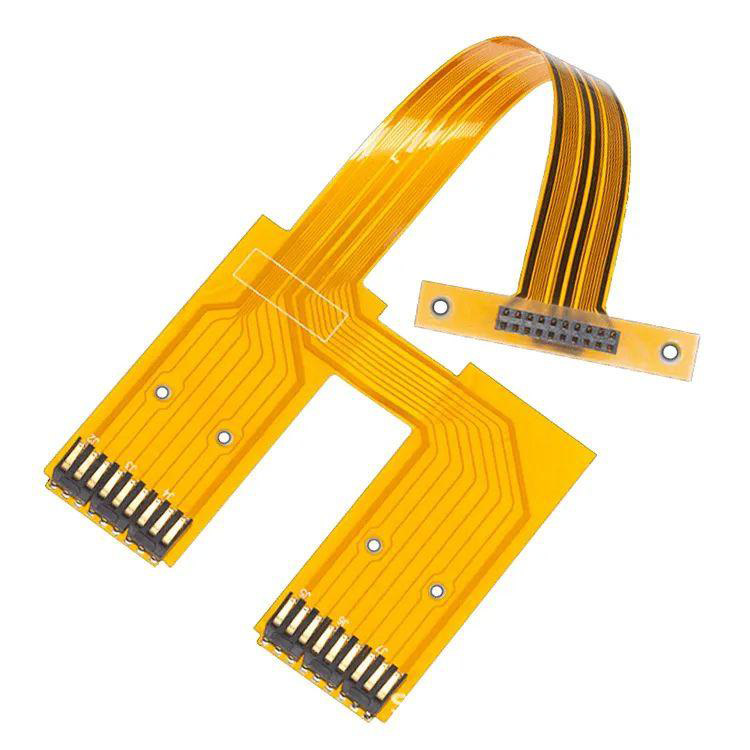

     Klienci często pytają, jak odróżnić jakość elastycznych kabli ekranu LCD. Przede wszystkim musimy wiedzieć, jakie są elastyczne kable. Elastyczne kable są również nazywane elastycznymi płaskimi kablami (FFC). Służą głównie do łączenia ekranów LCD i innych płyt obwodowych do transmisji sygnałów lub zasilania. Jakość bezpośrednio wpływa na efekt wyświetlania i stabilność.

      Jeśli klienci napotykają problemy z wyświetlaniem ekranu i chcą sprawdzić, czy są one spowodowane elastycznymi kablami, mogą sprawdzić z następujących aspektów, w tym wyglądu, materiału, procesu i testowania funkcjonalnego, aby wyróżnić:

Należy zauważyć, że ekran wyświetlacza może nie wyświetlać się zwykle nie z powodu samego elastycznego kabla, ale z powodu utleniania interfejsu lub problemów z płytą główną, ale elastyczny kabel jest najłatwiejszy do sprawdzenia jako komponent łączący. Dlatego podczas rozróżniania problemów, wiele czynników należy rozważyć kompleksowo i nie można po prostu spojrzeć w jeden punkt.

A. Kontrola wyglądu: wstępny osąd jakości FPC

1. Integralność powierzchni

· Wysokiej jakości elastyczny kabel: gładka i płaska powierzchnia, bez zarysowań, pęknięć, wgłębienia lub zagięcia (szczególnie na krawędziach i fałdach).

· Niska jakość elastyczna kabel: Mogą występować oczywiste zarysowania, obieranie powierzchni lub lokalne wypukłości/zagłębienia z powodu złego procesu produkcji (łatwy do ukrycia brud lub przerwy).

2. Status złotego palca (koniec kontaktu)

Złoty palec jest kluczową częścią połączenia między elastycznym kablem a interfejsem, który bezpośrednio wpływa na wydajność kontaktu:

· Wysoka jakość: Złoty palec ma jednolity kolor (jasne złoto), bez warstwy tlenku na powierzchni (bez czarnej lub białej), bez zadrapań lub deformacji oraz schludne krawędzie.

· Słaba jakość: Złoty palec może być ciemny, utleniony (czarny/biały), porysowany lub krawędź może być szorstka ze względu na słabą precyzję pleśni (łatwy do utknięcia lub słaby kontakt po włożeniu do interfejsu).

3. Elastyczność i siła korpusu kablowego

Elastyczny kabel musi wziąć pod uwagę zarówno „miękkość”, jak i „wytrzymałość”, i nie jest łatwo złamać po wielokrotnym zginaniu:

· Wysoka jakość: korpus kabla można naturalnie odbijać, gdy delikatnie złożony (bez przemocy zginanie), bez oczywistych zagięć; Przewód (wewnętrzny drut miedziany) nie ma dźwięku łamania po rozciągnięciu.

· Słaba jakość: może być zbyt sztywna (warstwa izolacyjna jest zbyt gruba) lub zbyt miękka (przewodnik jest zbyt cienki) i może pękać lub rozgłaszać po kilkukrotnym zgięciu (warstwa izolacyjna i przewodnik są oddzielone).

B. Materiał i proces: określa trwałość i transmisję sygnału

1. Warstwa izolacyjnego i pokrywa materiału warstwy

Materiał warstwy izolacyjnej (warstwa zewnętrzna owijająca przewodnik) i warstwa pokrywa (powłoka w celu ochrony złotego palca) elastycznego kabla bezpośrednio wpływa na odporność temperatury i odporność na korozję:

· Wysoka jakość: zwykle stosuje się PET (poliestr) lub PVC odporne na wysoką temperaturę, z silną odpornością na temperaturę (-40 ℃ ~ 125 ℃) i odpornością na korozję chemiczną;

· Niska jakość: może zastosować recyklingowy plastik lub tani PCV, ze słabą odpornością na temperaturę (zmiękczenie i deformacja w wysokiej temperaturze).

2. Materiał i struktura przewodnika

Przewodu to głównie folia miedzi lub cynna drut miedziany, który bezpośrednio wpływa na przewodność i odporność na utlenianie:

· Wysoka jakość: przewodnik to elektrolityczna miedź elektrolityczna o wysokiej czystości (≥99,9%), równomiernie (umiarkowana grubość) i nie ma plam utleniania; Obszar przekrojowy spełnia standard (taki jak 0,1 mm², 0,15 mm² itp.), A wartość rezystancji jest niska (można go zweryfikować poprzez pomiar rezystancji za pomocą multimetru).

· Niska jakość: Można zastosować miedź lub nieczystą miedź, warstwa cynowa jest cienka i nierówna (lokalna ekspozycja na miedź jest łatwa do utleniania), przewodnik jest zbyt cienki (niewystarczający obszar przekroju), a wartość odporności jest wysoka (powoduje osłabienie sygnału lub niewystarczające zasilanie).

3. Proces zaciskania (montaż z złączem)

Jeśli elastyczny kabel został zaciągnięty złącza (takiego jak złącze FPC), należy sprawdzić jakość zaciskania:

· Wysoka jakość: zacisk jest ciasny, przewodnik jest w pełnym kontakcie z pinami złącza (bez zwichnięcia lub luźności), warstwa izolacyjna jest dokładnie odcięta (bez resztkowej przyczepności) i ogólną jędrność.

· Słaba jakość: luźne zaciskanie (niewystarczający kontakt między przewodnikiem i PIN), resztkową warstwę izolacyjną (możliwy zwarcie) lub pozycja zaciśnięcia przesunięcia (powodując, że niektóre szpilki nie przeprowadzają).

C. Test funkcjonalny: Sprawdź faktyczną wydajność

Sądowanie po wyglądzie i samym materiale może nie wystarczyć, a faktyczne potwierdzenie testu jest wymagane:

1. Test ciągłości (multimetr)

Użyj zakresu rezystancji (zakres sygnałów piersiowych) multimetru, aby zmierzyć ciągłość pinów odpowiadających złotym palcom na obu końcach elastycznego kabla:

· Dobra jakość: wszystkie piny, które należy przeprowadzić, powinny być sygnałem dźwiękowym (opór ≤ kilka omów); Pins bez wymagań połączenia nie należy prowadzić (nieskończoności).

· Słaba jakość: Może wystąpić przerwa obwodu (bez sygnału dźwiękowego na określonym szpilce), zwarcie (przewodzenie nieistotnych pinów) lub nieprawidłowa wartość rezystancyjna (taka jak> 10 Ω, co powoduje tłumienie sygnału).

2. Test transmisji sygnału (metoda wymiany)

Jeśli ekran LCD ma problemy, takie jak szum ekranu, migotanie, czarny ekran itp., Można go zastąpić znanym miękkim kablem wysokiej jakości:

· Normalny wyświetlacz po wymianie → Oryginalny kabel miękki może zostać uszkodzony lub o niskiej jakości;

· Wciąż nieprawidłowe po wymianie → Problem może być na ekranie, płycie głównej lub interfejsie.

3. Test trwałości (obserwacja długoterminowego użytkowania)

W przypadku scenariuszy używania o wysokiej częstotliwości (takich jak telefony komórkowe, monitory) można zaobserwować wydajność kabla miękkiego po powtarzanym podłączeniu i odłączaniu i zginaniu:

· Wysoka jakość: bez słabego kontaktu lub pęknięcia po kilku miesiącach użytkowania;

· Niska jakość: utlenianie złotego palca, pęknięcie ciała lub niestabilność sygnału w krótkim czasie (na przykład 1 ~ 2 tygodnie).

      W oparciu o powyższe osądy wysokiej jakości miękkie kable muszą spełniać następujące wymagania: Brak uszkodzenia wyglądu, jasnych złotych palców bez utleniania, odpornych na ciepło materiałów i odpornych na korozję materiałów, dobrego przewodnictwa i precyzyjnego procesu zaciskania. Jeśli wyświetlacz jest nieprawidłowy, daj priorytet sprawdzanie kabla miękkiego (zwłaszcza złotych palców i zakrętów), które można szybko zweryfikować metodą wymiany i testu multimetrowego. Technologia Shenzhen Hongjia koncentruje się na badaniach i rozwoju, produkcji i sprzedaży 1,14 cala-13 cali ekranów LCD i ekranach dotykowych, z 12-letnim doświadczeniem w branży. Używane przez nas FPC są wysoce niezawodne, odporne na utlenianie i mają dobrą elastyczność. Złota zawartość złotych palców wtyczki wynosi 1,5-2.0 μ, która jest odpowiednia dla przemysłu wojskowego, instrumentów i sprzętu, elektroniki użytkowej i innych produktów. Służyliśmy wielu firmom z listy Fortune 500 i otrzymaliśmy pochwałę od klientów. Nasze produkty muszą przejść przez 12 procesów inspekcyjnych, od przychodzących materiałów po wysyłkę, aby klienci nie miały zmartwień.
