Czy do elastycznych kabli wyświetlaczy lepiej zastosować złącze B DO B czy wtyczkę ze złotym palcem?

       Wielu klientów napotyka ten problem przy wyborze wyświetlacza: niektóre elastyczne kable do wyświetlaczy wykorzystują złącza B2B, podczas gdy inne korzystają z bezpośrednich wtyczek ze złotymi palcami. Nie są pewni, który wybrać. Shenzhen Hongjia Technology Engineering przedstawia tutaj prostą analizę:

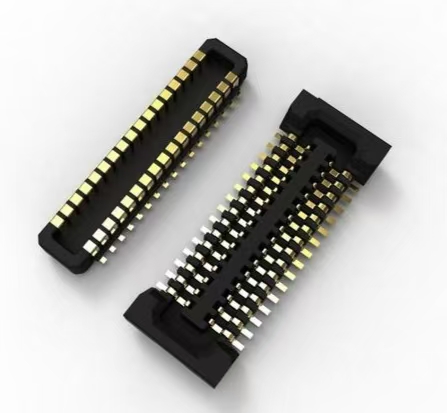

1. Rozwiązanie złącza

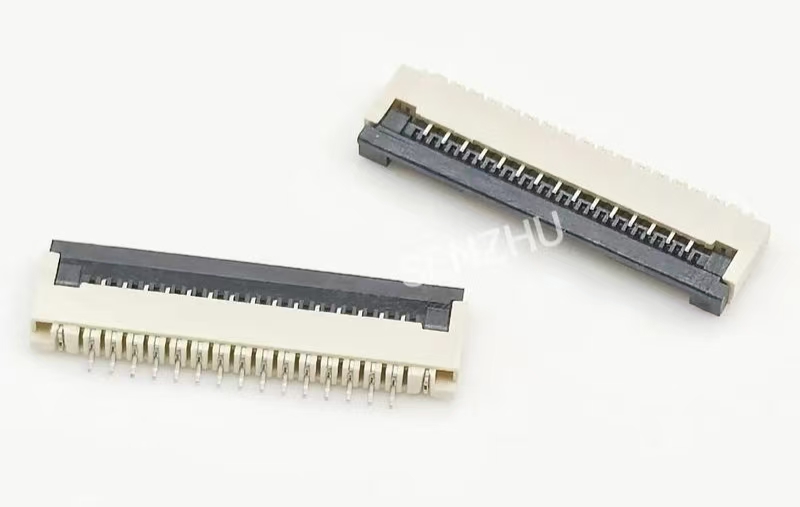

Ta metoda wymaga osobnego złącza (zwykle złącza ZIF lub LIF) przylutowanego do płyty głównej. Elastyczną płytkę drukowaną wkłada się bezpośrednio do tego złącza i zabezpiecza dźwignią blokującą.

· Zalety:

· Wysoka niezawodność: Mechaniczny mechanizm blokujący zapewnia mocne połączenie, skutecznie przeciwstawiając się wibracjom i uderzeniom oraz zapewniając stabilną rezystancję styku.

· Łatwy montaż i naprawa: Łatwy w obsłudze dla operatorów, z dużą tolerancją wyrównania. Jeśli ekran lub kabel są uszkodzone, mechanizm blokujący można łatwo otworzyć w celu wymiany, nie uszkadzając płyty głównej.

· Ochrona interfejsu: Złącze działa jak „poświęcenie”, zużywając się przede wszystkim na samym złączu, podczas gdy pola lutownicze na płycie głównej są chronione. Wymiana złącza jest znacznie tańsza niż naprawa płyty głównej.

• Wady:

• Zajętość przestrzeni: Samo złącze ma określoną wysokość, co stanowi wyzwanie dla projektów mających na celu ekstremalną cienkość i lekkość.

• Wyższy koszt: Zwiększa koszt materiału złącza.

• Złożona struktura: wymaga miejsca i wysokości dla złącza w układzie płyty głównej.

2. Rozwiązanie bezpośredniego wkładania złotego palca

W tej metodzie złote końcówki (odsłonięte pozłacane podkładki) kabla FPC umieszcza się bezpośrednio w odpowiednich sprężynach lub szczelinach na płycie głównej, utrzymując kontakt w oparciu o nacisk elementów zewnętrznych (takich jak metalowe osłony, śruby lub plastikowe ramki).

• Zalety:

• Ekstremalna cienkość i lekkość: Eliminuje wysokość złącza, co czyni go preferowanym rozwiązaniem w celu uzyskania ultracienkich konstrukcji.

• Niski koszt: Eliminuje złącze, znacznie zmniejszając koszty w produkcji masowej.

• Prosta struktura: upraszcza układ płyty głównej.

• Wady:

• Ryzyko wysokiej niezawodności: Jakość styku zależy całkowicie od równomierności i trwałości przyłożonego ciśnienia zewnętrznego. Po dłuższym użytkowaniu ciśnienie może się poluzować, co prowadzi do słabego kontaktu. Wibracje i upadki mogą również łatwo wpływać na połączenie.

• Trudny w montażu: Osiowanie wymaga niezwykłej precyzji i zazwyczaj wymaga zautomatyzowanego sprzętu. Obsługa ręczna jest trudna i podatna na uszkodzenie złotych palców z powodu niewspółosiowości.

• Prawie niemożliwa do naprawy: po kilku zakładaniu i wyjmowaniu złote palce mogą się zużyć lub ulec uszkodzeniu. Podczas naprawy bezpośrednie ciągnięcie kabla może łatwo spowodować odłączenie lub odkształcenie styków płyty głównej, co może spowodować trwałe uszkodzenie.

3. Jak zatem dokonać wyboru?

• Wybierz złącze jeśli:

• Produkt ma wysokie wymagania dotyczące niezawodności i musi wytrzymać określone środowiska wibracyjne i wstrząsy (np. wyświetlacze samochodowe, urządzenia przemysłowe).

• Produkt musi być łatwy w produkcji i naprawie (np. zwykłe laptopy, monitory).

• Konwencjonalne produkty elektroniki użytkowej, w których przestrzeń wewnętrzna nie jest bardzo ograniczona.

• Wybierz bezpośrednie złącze wtykowe ze złotym palcem, jeśli:

• Cienkość i lekkość są najwyższymi priorytetami, a akceptowalna jest pewna łatwość konserwacji i montażu (np. połączenia wewnętrzne w wysokiej klasy ultracienkich laptopach i tabletach).

• Niezwykle wrażliwy na koszty i wymagający ogromnych wolumenów produkcji, wysoce precyzyjny zautomatyzowany sprzęt zapewnia wysoką wydajność montażu.

• Zaprojektowane jako „jednorazowe” i prawie nie wymagające demontażu po montażu (np. połączenia kabli ekranowych w wielu telefonach komórkowych).

     W dzisiejszej branży elektroniki użytkowej obie technologie są szeroko stosowane, często występując w tym samym urządzeniu. Na przykład w ultracienkim laptopie główne połączenie między płytą główną a ekranem może wykorzystywać bezpośrednie złącza ze złotymi palcami, aby zachować cienkość, podczas gdy połączenia między płytą główną a komponentami, takimi jak touchpad i klawiatura, mogą wykorzystywać tradycyjne złącza. Jeśli niezawodność i łatwość konserwacji są ważniejsze niż oszczędność ułamka milimetra grubości, wówczas złącza są bardziej niezawodnym i dojrzałym wyborem. Jeśli budujesz ultracienki, niedrogi nowy produkt za pomocą precyzyjnej zautomatyzowanej linii produkcyjnej, powinieneś dokładnie rozważyć rozwiązanie bezpośredniego złącza ze złotym palcem.
