Analiza scenariuszy zastosowań dla 7-calowego poziomego ekranu IPS o rozdzielczości 1024×600, 2-kanałowy MIPI, 24-PIN pojemnościowy ekran dotykowy

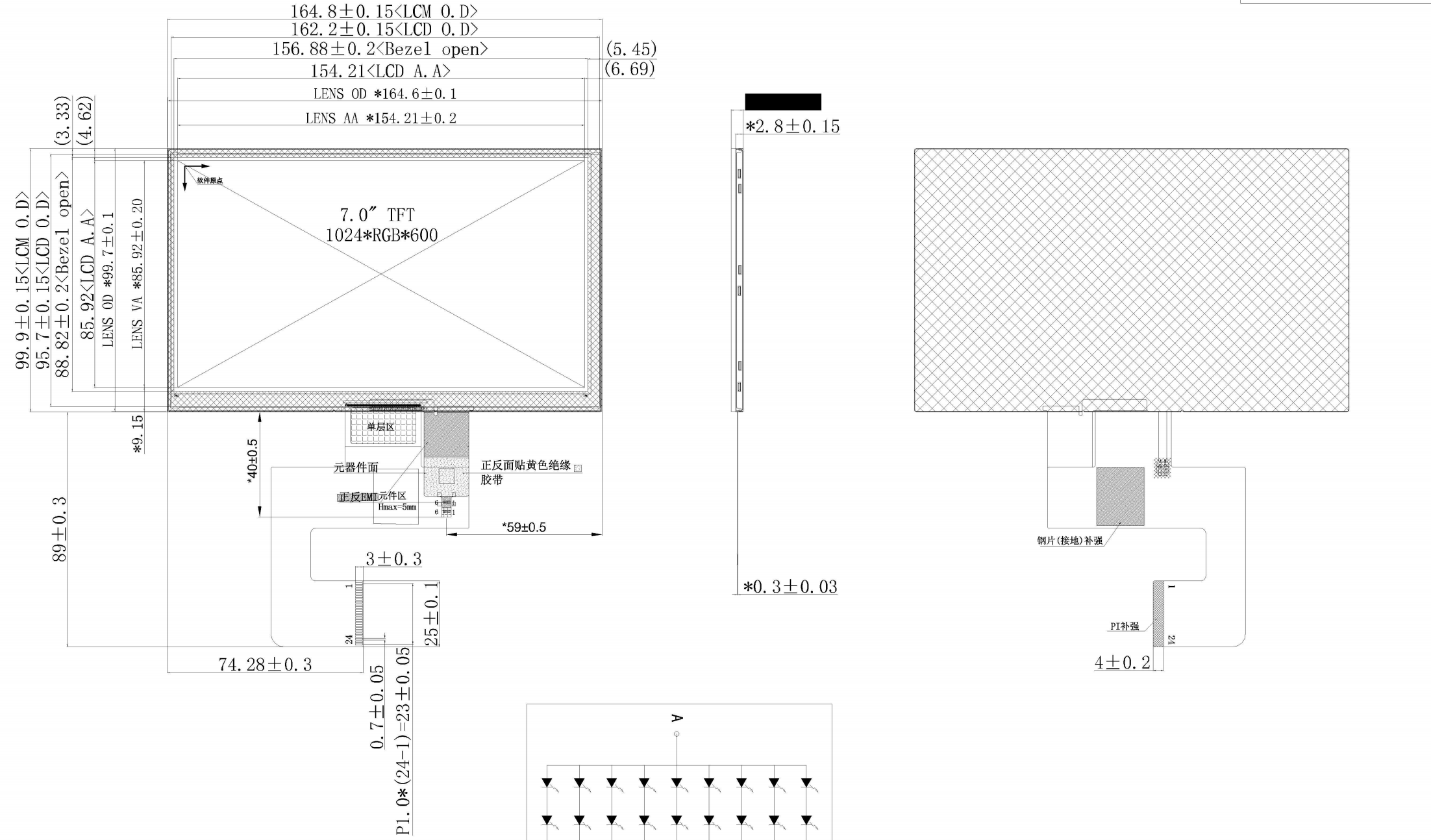

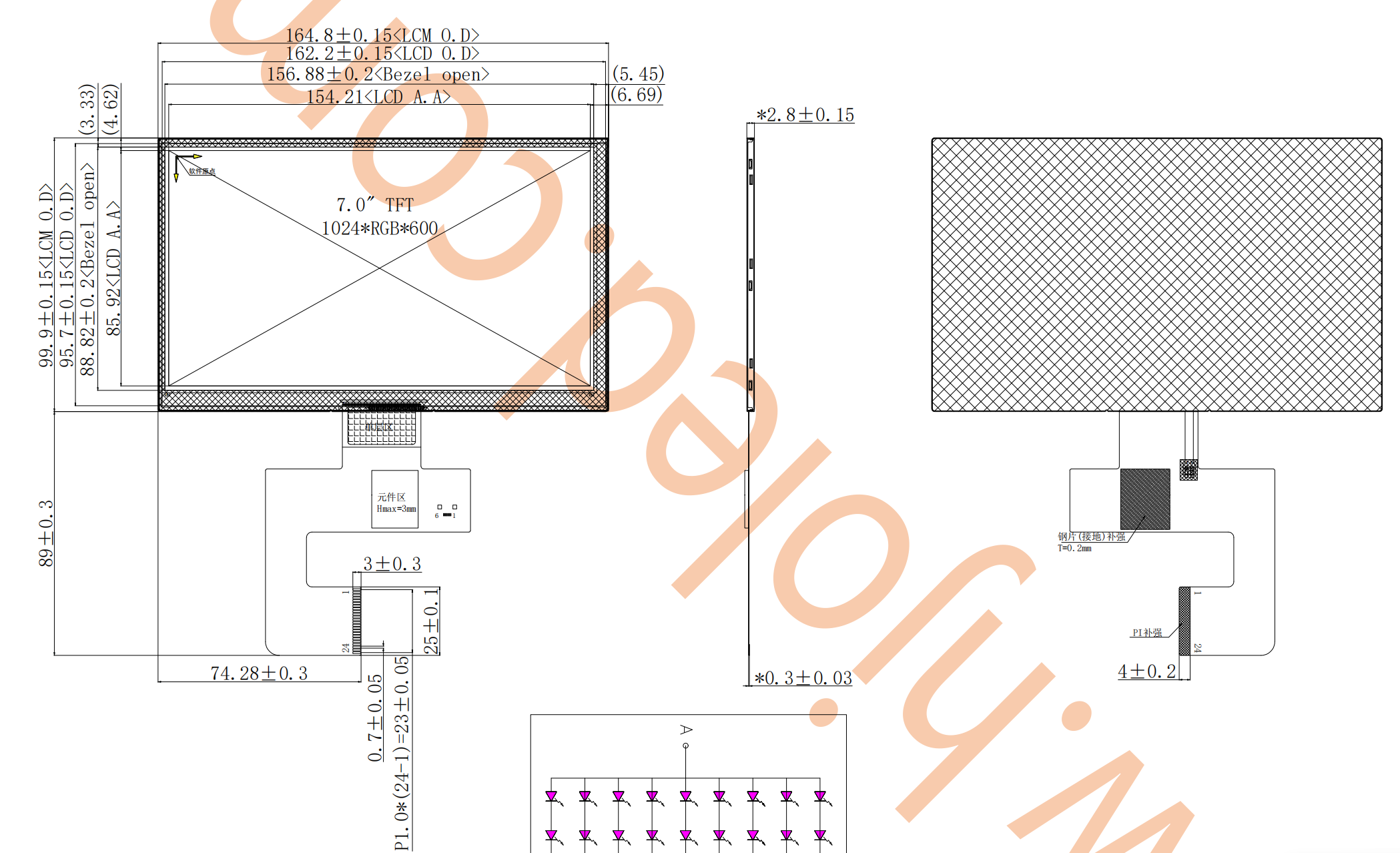

       7-calowe poziome ekrany TFT mają zazwyczaj rozdzielczość 1024*600 i 4-kanałowy interfejs MIPI. Dwukanałowe ekrany LCD są rzadkie, a te integrujące pojemnościowy kabel ekranu dotykowego z kablem ekranu LCD są jeszcze rzadsze, co zwiększa obciążenie pracą inżynierów sprzętu. Inżynierom Shenzhen Hongjia Technology udało się wyprodukować masowo 7-calowe poziome ekrany IPS o rozdzielczości 1024*600, z 2-kanałowym interfejsem MIPI i pojemnościowym ekranem dotykowym. Złącze 24-PIN integruje ekran dotykowy i sygnały wyświetlacza za pomocą jednego interfejsu kablowego, co ułatwia projektowanie klienta.

       7 cali, 1024×600 (w przybliżeniu współczynnik proporcji 15:9, zbliżony do 16:9). Jest to typowa specyfikacja wyświetlacza od klasy podstawowej do średniej, ekonomiczna i spełniająca większość podstawowych potrzeb w zakresie wyświetlania w interfejsie graficznym, ale jej gęstość pikseli (około 169 PPI) nie jest tak wysoka, jak w przypadku ekranów o wyższej rozdzielczości. IPS (In-Plane Switching) oferuje takie zalety, jak szerokie kąty widzenia, dobre odwzorowanie kolorów i wysoka spójność. Niezależnie od kąta patrzenia, tłumienie kolorów i jasności jest minimalne, co czyni go idealnym rozwiązaniem do zastosowań wymagających wielu przeglądarek lub pracy pod różnymi kątami (takich jak sterowanie przemysłowe, systemy sterowania inteligentnym domem i urządzenia przenośne).

Zalety i obowiązujące scenariusze:

1. Równowaga kosztów i wydajności: Ta kombinacja oferuje doskonałą wartość. IPS zapewnia doskonałe wrażenia wizualne, podczas gdy MIPI oszczędza miejsce na płycie i zużycie energii. Dwa kanały zapewniają wystarczającą przepustowość przy 1024×600 przy 60 Hz.

2. Preferowane w przypadku urządzeń wbudowanych i przenośnych:

A. Przemysłowe HMI: Przemysłowe ekrany dotykowe, interfejsy przyrządów; Szeroki kąt widzenia IPS pozwala operatorom wyraźnie widzieć z różnych pozycji.

B. Sterowanie inteligentnym domem: panele sterowania domem, wyświetlacze inteligentnych bramek; interfejs MIPI ułatwia miniaturyzację urządzeń.

C. Przenośne urządzenia medyczne: ręczne przyrządy testujące o wysokich wymaganiach dotyczących zużycia energii i niezawodności.

D. Wyświetlacze samochodowe/pomocnicze: takie jak kamery cofania, systemy rozrywki dla tylnych siedzeń (należy zwrócić uwagę na wymagania klasy motoryzacyjnej).

E. Urządzenia komercyjne: maszyny POS, terminale samoobsługowe, systemy kolejkowe.

F. Urządzenia IoT małej mocy: zaawansowane terminale wyświetlające informacje. 3. Analiza wymagań dotyczących przepustowości: Oblicz przybliżoną wymaganą przepustowość.

Zegar 3 pikseli ≈ (piksele poziome + wygaszenie) × (wiersze pionowe + wygaszenie) × częstotliwość odświeżania. Uproszczone oszacowanie: 1024 × 600 przy 60 Hz, RGB888 (24-bitowa głębia kolorów).

Szybkość transmisji danych ≈ 1024 × 600 × 60 × 24 ≈ 884 Mb/s. Typowa teoretyczna przepustowość ścieżek MIPI DSI 2 wynosi ponad 1 Gb/s (w zależności od konkretnej częstotliwości taktowania), co jest wystarczające do płynnej obsługi tej rozdzielczości z pewnym marginesem.

      Podsumowując, 7-calowy wyświetlacz poziomy IPS (1024×600) z 2 liniami MIPI to dojrzałe rozwiązanie, które zapewnia doskonałą równowagę pod względem kosztów, efektu wyświetlania, zużycia energii i zajmowania miejsca. Jest bardzo odpowiedni do różnych zastosowań wbudowanych wyświetlaczy średniej klasy, szczególnie w scenariuszach wymagających szerokich kątów widzenia, spójności kolorów i oszczędności miejsca.
