Aplikacja z ekranem LCD o przekątnej 2,4 cala z 6-bitowym interfejsem szeregowym RGB w produktach elektronicznych

     Na rynku bardzo popularne są ekrany LCD o przekątnej 2,4 cala i rozdzielczości 240*320, a ich interfejsy są przeważnie standardowe.  Dziś inżynierowie z Shenzhen Hongjia Technology udostępnią mniej powszechny interfejs: 2,4-calowy ekran TFT z 6-bitowym szeregowym interfejsem RGB. Ta kombinacja zapewnia doskonałą równowagę między kosztem, wydajnością i złożonością projektu i jest szeroko stosowana w urządzeniach z niskiej i średniej półki, które wymagają określonego poziomu jakości wyświetlania.

1. Co to jest 6-bitowy szeregowy interfejs RGB?

A. RGB: Odnosi się do sterowania każdym pikselem ekranu za pomocą linii danych kolorów podstawowych: czerwonego, zielonego i niebieskiego.

B. 6-bitowy: Wskazuje, że głębia każdego składnika koloru (R, G, B) wynosi 6 bitów, tj. 64 poziomy skali szarości. Łączna głębia kolorów pojedynczego piksela wynosi 262 tys. kolorów (64 * 64 * 64 = 262 144). Jest to nieco niższa wierność kolorów niż typowy 16-bitowy (65 tys. kolorów) lub 24-bitowy (16,7 mln kolorów) RGB, ale ogólnie jest wystarczający w wielu nieprofesjonalnych zastosowaniach obrazu dla ludzkiego oka.

C. Numer seryjny: To jest klucz. W przeciwieństwie do tradycyjnych równoległych interfejsów RGB (które wymagają dużej liczby linii danych i sterujących, takich jak VSYNC, HSYNC, DE, D0-D15/23, zwykle > 20 linii), szeregowy RGB przesyła dane RGB każdego piksela przez parę różnicowych linii zegara (CLK+/CLK-) i 3 pary różnicowych linii danych (R+,R-; G+,G-; B+,B-) z dużą szybkością.

D. Liczba linii fizycznych: 6 par linii różnicowych + ewentualne linie uziemiające i energetyczne, co znacznie zmniejsza liczbę linii (zwykle tylko 8-12 kabli fizycznych).

E. Protokół: Zwykle jest to uproszczona forma protokołu DSI (Display Serial Interface) MIPI D-PHY lub wyższy poziom interfejsu SPI. Na ekranach konsumenckich o przekątnej 2,4 cala często nazywa się go po prostu „szeregowym interfejsem RGB” lub „interfejsem SPI RGB”, zasadniczo wykorzystując serializator do konwersji równoległych sygnałów RGB na szeregowy strumień danych.

 2. Połączone zalety (dlaczego ten projekt?)

Ta kombinacja „małego rozmiaru ekranu + średniej do małej głębi kolorów + interfejsu szeregowego” demonstruje następujące podstawowe zalety w zastosowaniach:

A. Znacząco zmniejszone okablowanie: to najważniejsza zaleta. Zmniejszenie liczby przewodów z ponad 20 w interfejsie równoległym do około 10 powoduje:

Mniejsza przestrzeń wymagana do poprowadzenia pomiędzy głównym kontrolerem a ekranem, co potencjalnie zmniejsza liczbę warstw PCB i upraszcza układ.

Zastosowanie mniejszych, tańszych złączy FPC, oszczędność miejsca i kosztów BOM.

Mniejsza liczba przewodów oznacza mniejszą awaryjność w punktach połączeń i łatwiejszą konstrukcję przeciwzakłóceniową.

B. Obniżony koszt:

Koszty PCB, koszty złączy i koszty montażu są obniżone dzięki mniejszej liczbie przewodów.

Liczba GPIO wymaganych przez główny układ sterujący jest zmniejszona, co pozwala na wybór bardziej ekonomicznego MCU lub MPU z mniejszą liczbą pinów.

C. Zmniejszone zużycie energii:

Szeregowe sygnały różnicowe charakteryzują się niższymi wahaniami napięcia i mniejszymi zakłóceniami elektromagnetycznymi, co skutkuje niższym zużyciem energii w porównaniu z równoległymi sygnałami o poziomie TTL.

Mniej przewodów oznacza mniejszą pojemność pasożytniczą, a moc potrzebna do napędzania jest odpowiednio zmniejszona.

D. Spełnienie wymagań wydajnościowych:

W przypadku 2,4-calowego ekranu QVGA łączna liczba pikseli wynosi 76 800. Przy częstotliwości odświeżania 60 Hz wymagana przepustowość danych wynosi w przybliżeniu: 76800 * 18 bitów/piksel * 60 Hz ≈ 83 Mb/s. Nawet przy 6-bitowym kolorze (18 bitów/piksel) typowa prędkość interfejsu szeregowego (od setek Mb/s do ponad 1 Gb/s) jest więcej niż wystarczająca, pozostawiając duży zapas mocy.

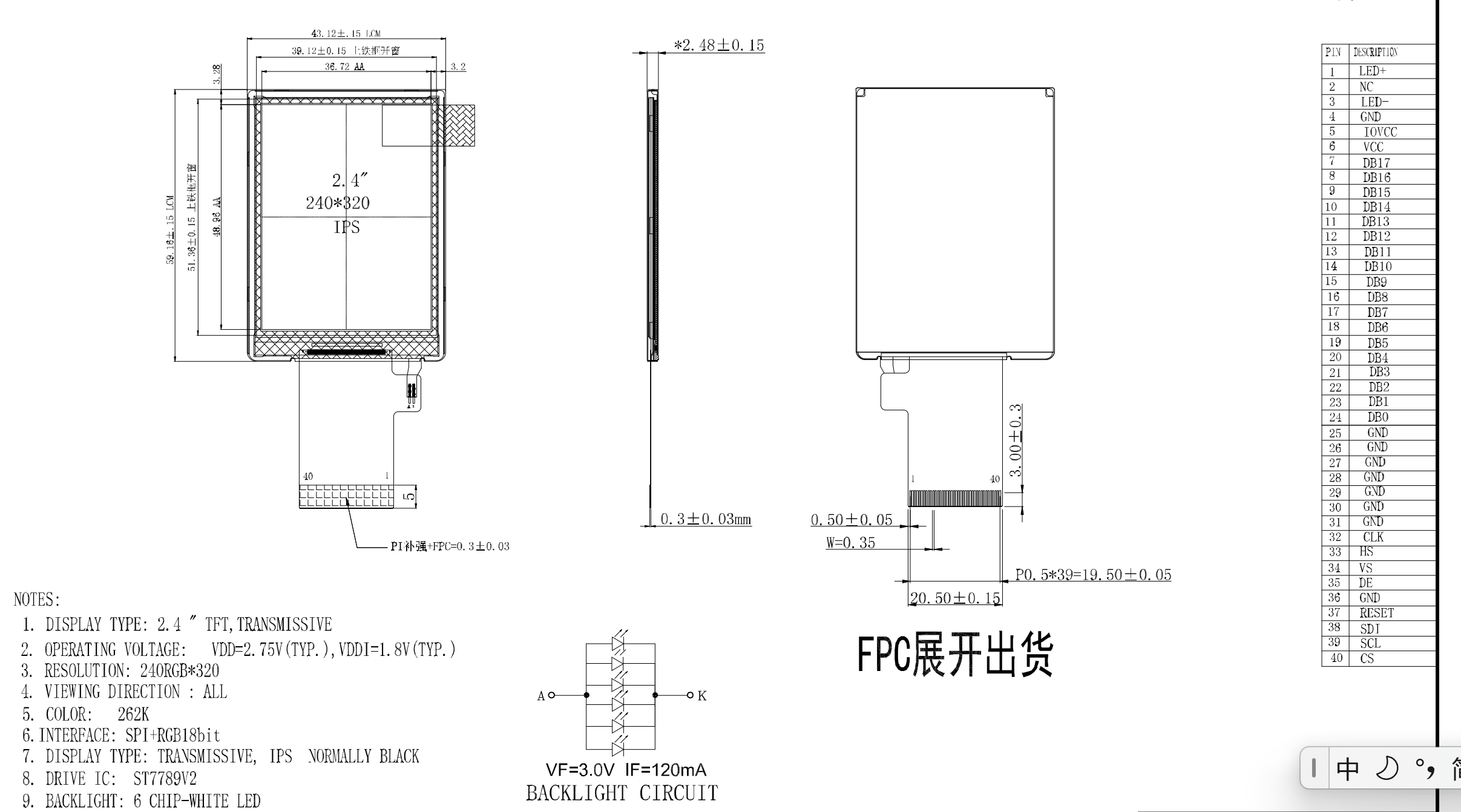

     Shenzhen Hongjia Technology to masowa produkcja 2,4-calowych wyświetlaczy LCD z 6-bitowym szeregowym interfejsem RGB, model HJ2408-18-A1.  Zapytania od klientów przyjmujemy drogą e-mailową. 2,4-calowy ekran LCD z 6-bitowym szeregowym interfejsem RGB to wysoce zoptymalizowane rozwiązanie do wyświetlania wbudowanego. Dzięki kluczowej technologii serializacji interfejsu osiąga uproszczoną konstrukcję, lepszą niezawodność i obniżony całkowity koszt bez znaczącego poświęcania wrażeń wizualnych (w przypadku małych, nieprofesjonalnych aplikacji graficznych), co czyni go jednym z klasycznych wyborów dla wyświetlaczy w nowoczesnych kompaktowych inteligentnych urządzeniach.
