Aktualizacja rozdzielczości ekranu LCD o przekątnej 2,8 cala: 480*640 to duży postęp w projektowaniu sprzętu

      Typowa rozdzielczość A2,8-calowy ekran LCDwynosi 240*320 lub 240*400.  Ponieważ jego rozmiar jest większy niż 2,4-calowy ekran LCD, ale rozdzielczość jest taka sama, większy obszar powoduje mniej szczegółowy obraz, dlatego wielu inżynierów sprzętu nie lubi go używać. Inżynierowie Shenzhen Hongjia Technology zalecająEkran TFT o przekątnej 2,8 calaz pełnym kątem widzenia IPS i rozdzielczością 480*640, oferując wysoką rozdzielczość i drobne szczegóły, kompensując niską rozdzielczość typowych ekranów 2,8-calowych. W tym artykule przedstawimy także zalety tego wyświetlacza i istotne zmiany, jakie ze sobą niesie.

Poniżej przeanalizuję znaczenie techniczne i scenariusze zastosowań tej aktualizacji:

1. Zmiany spowodowane zmianą rozdzielczości

Liczba pikseli: 480 × 640 = 307 200 pikseli, czyli 4 razy więcej niż zwykłe 320 x 240 (76 800 pikseli).

PPI (Pixels Per Inch): Na ekranie o przekątnej 2,8 cala i rozdzielczości 480×640 liczba pikseli wzdłuż przekątnej wynosi w przybliżeniu 800 (√(480²+640²) ≈ 800), zatem PPI wynosi w przybliżeniu 800 ÷ 2,8 ≈ 285 PPI, osiągając poziom „siatkówki” (gdzie poszczególne piksele są trudne do rozróżnienia za pomocą gołym okiem z normalnej odległości).

Dla kontrastu, 320×240 na ekranie 2,8 cala ma tylko około 143 PPI, co jest znaczącą różnicą.

2. Doświadczenie wizualne

Wyświetlany tekst jest ostrzejszy, bez postrzępionych krawędzi.

Obrazy i ikony mają bogatszą szczegółowość, odpowiednią do wyświetlania złożonych interfejsów graficznych (takich jak zaawansowane pulpity nawigacyjne, mapy i szczegółowe ikony).

W urządzeniach przemysłowych, medycznych i przenośnych to ulepszenie może znacznie poprawić komfort użytkowania i czytelność.

3. Wymagania sprzętowe

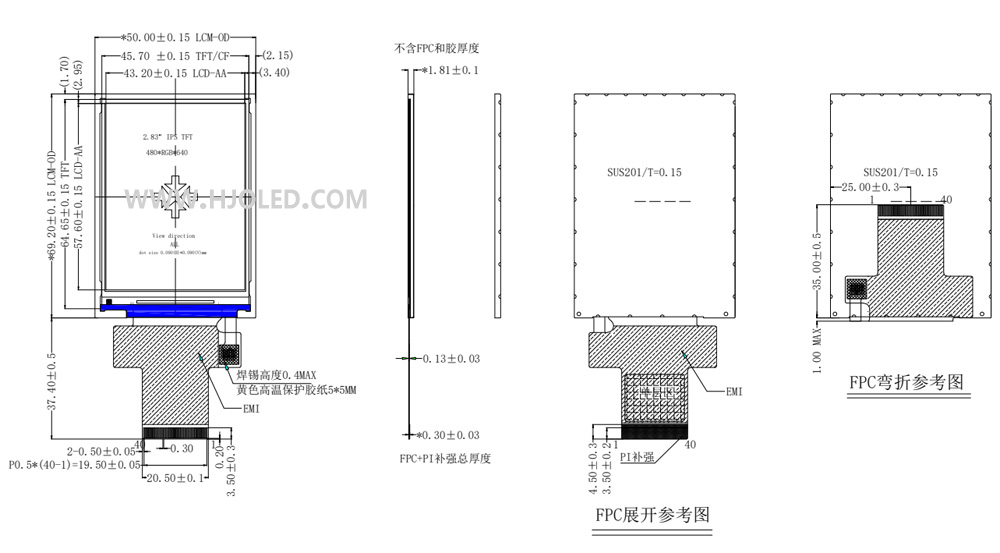

2,8-calowy ekran LCD o rozdzielczości 480*640 wykorzystuje dojrzały układ scalony sterownika ST7701S, obsługujący interfejsy RGB i MIPI.

Czterokrotny wzrost rozdzielczości oznacza, że ​​należy odpowiednio zwiększyć pamięć wyświetlacza/pamięć bufora ramki. Układ scalony sterownika musi obsługiwać wyższe szybkości przesyłania danych (wyższy zegar pikseli).

W przypadku korzystania z ekranu MCU (z wbudowaną pamięcią i sterownikiem interfejsu równoległego) może być wymagany MCU o wyższej wydajności lub dedykowany układ sterownika.

Zużycie energii może nieznacznie wzrosnąć (ze względu na większą liczbę odświeżeń pikseli), ale nowoczesna technologia LCD i optymalizacja sterowników mogą to kontrolować.

4. Scenariusze zastosowań

Wcześniej 2,8-calowe wyświetlacze o rozdzielczości 320 × 240 były powszechnie używane w prostych urządzeniach wbudowanych (takich jak małe instrumenty i starsze terminale przenośne), natomiast 2,8-calowe ekrany o rozdzielczości 480 × 640 mogły być używane w:

Wysokiej klasy przemysłowe terminale ręczne (skanery kodów kreskowych, maszyny POS)

Urządzenia medyczne (monitory przenośne, sprzęt diagnostyczny)

Bardzo precyzyjne wyświetlacze przyrządów

Przenośna elektronika użytkowa (taka jak przenośne odtwarzacze wysokiej rozdzielczości, profesjonalne piloty)

Urządzenia przenośne lub moduły miniwyświetlaczy (gdy potrzebny jest szczegółowy interfejs graficzny)

       Firma Shenzhen Hongjia Technology dotrzymuje kroku postępowi technologicznemu i z sukcesem wyprodukowała masowo wiele ekranów LCD o wysokiej rozdzielczości i jasności, spełniając wymagania wielu klientów w zakresie wyświetlaczy o wysokiej rozdzielczości i szczegółowych. Wraz z postępem technologii mikrowyświetlaczy i układów scalonych sterowników koszt małych ekranów o wysokiej rozdzielczości stopniowo maleje, co skłania do modernizacji urządzeń o wcześniej średniej i niskiej rozdzielczości do wysokiej rozdzielczości. To ulepszenie jest szczególnie naturalne w przypadku produktów, które muszą wyświetlać więcej informacji lub zapewniać lepsze wrażenia wizualne. Nasza firma posiada w ofercie ponad 200 modeli ekranów HD w różnych rozmiarach i rozdzielczościach.  Zapytania od klientów przyjmujemy drogą e-mailową.
