Projekt sprzętu dlaPoziomy wyświetlacz HD o przekątnej 2,0 cala(rozdzielczość 480*360, interfejs RGB) w urządzeniach przenośnych koncentruje się na zrównoważeniu jakości wyświetlania, zużycia energii, przestrzeni fizycznej i niezawodności. Poniżej znajdują się kluczowe techniki projektowania i rozważania podsumowane przez inżynierów z Shenzhen Hongjia Technology:
I. Interfejs i integralność sygnału
1. Wybór interfejsu RGB
Priorytetowo należy używać interfejsów równoległych RGB565 (16-bitowy) lub RGB666 (18-bitowy), aby zapewnić wystarczającą przepustowość danych dla rozdzielczości 480*360 przy 60 Hz (wymagający zegara pikseli około ~20 MHz).
Jeśli napięcie interfejsu głównego sterownika nie odpowiada napięciu wyświetlacza LCD (np. 1,8 V vs. 3,3 V), należy dodać układ scalony z przesunięciem poziomu (taki jak TXS0108E) lub dzielnik rezystorowy w połączeniu z buforem.
2. Optymalizacja trasowania sygnału
Dopasowanie długości i impedancja: Zaleca się, aby linie danych RGB (D[0:17]) były dopasowane pod względem długości w obrębie swojej grupy (z odchyleniem ≤100 mils); długość linii zegara (PCLK) powinna być dopasowana niezależnie i poprowadzona z dala od źródeł zakłóceń o dużej szybkości.
Ochrona uziemienia i ekranowanie: Na FPC (elastycznym obwodzie drukowanym) lub PCB użyj linii GND, aby odizolować sygnały RGB od źródeł szumu, takich jak PWM podświetlenia i linie zasilające.
Dopasowanie terminacji: Jeśli odległość transmisji przekracza 10 cm, na końcu wyświetlacza LCD można dodać rezystor szeregowy (22 Ω–100 Ω), aby stłumić odbicia sygnału.
II. Kontrola zasilania i zużycia energii
1. Projekt zasilacza wielokanałowego
Typowe wymagania obejmują: VDD (napięcie logiczne, zwykle 3,3 V/1,8 V), VCI (napięcie sterownika, ~3,3 V) i napięcie napędu diod LED podświetlenia (w zakresie od 3,5 V do 20 V, w zależności od liczby diod LED połączonych szeregowo).
Zaleca się stosowanie niskoszumowego LDO (takiego jak TPS7A47) do zasilania VDD i VCI, zapobiegając w ten sposób zakłóceniom tętnień pochodzących z przełączania zasilaczy i jednolitości wyświetlania.
2. Strategie oszczędzania energii podświetlenia
Ten specyficzny wyświetlacz jest wyposażony w podświetlenie składające się z 6 diod LED, zapewniających wysoką jasność 800 nitów, aby zapewnić wyraźną czytelność nawet w bezpośrednim świetle słonecznym. Alternatywnie można zastosować wysokowydajny układ scalony sterownika LED (taki jak LP8556) do obsługi hybrydowego schematu sterowania łączącego ściemnianie PWM (zalecane >1 kHz, aby zapobiec migotaniu) i ściemnianie analogowe.
Automatyczna regulacja jasności: użyj czujnika światła otoczenia (takiego jak APDS-9301), aby dynamicznie regulować podświetlenie w oparciu o warunki oświetlenia otoczenia, uzyskując w ten sposób oszczędność energii przekraczającą 30%.

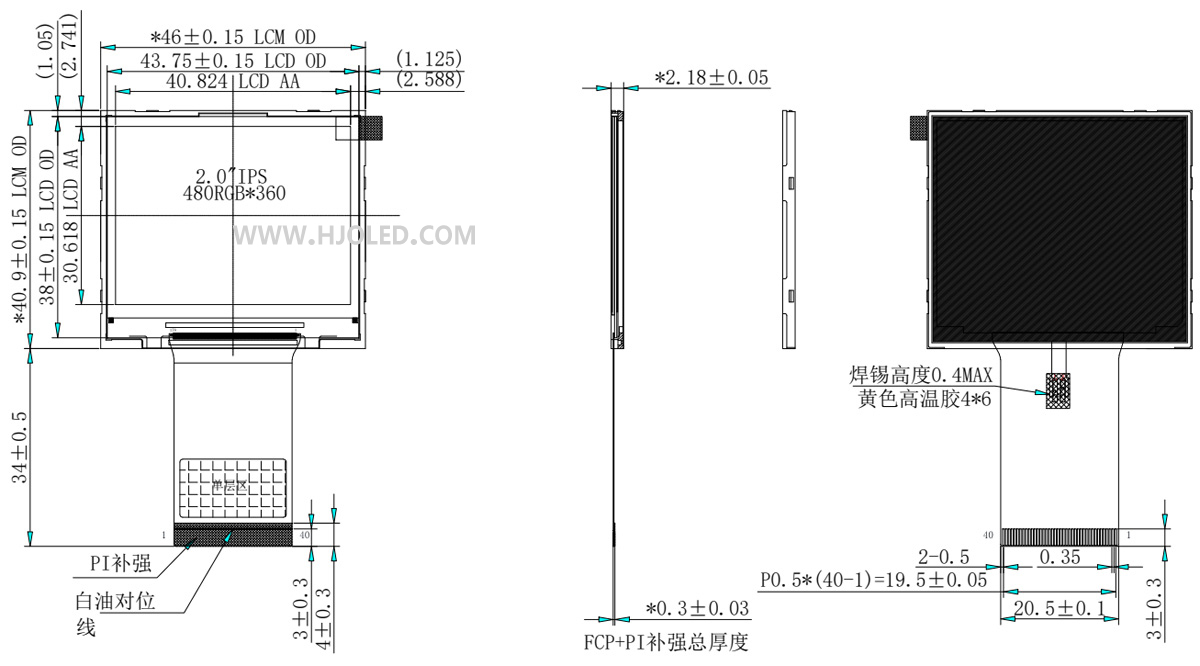

3. 2,0-calowy wyświetlacz HD TFT: Jest to wyświetlacz o orientacji poziomej i wysokiej rozdzielczości 480 × 360 pikseli. Wykorzystuje układ scalony sterownika ST7701S i interfejs RGB. Projektując płytę główną, istotne jest sprawdzenie, czy procesor hosta obsługuje wyświetlacze o wysokiej rozdzielczości i interfejs RGB, aby zapobiec scenariuszom, w których procesor nie jest w stanie efektywnie sterować wyświetlaczem. Konfiguracja pozioma 480 × 360 ma współczynnik proporcji 4:3; dlatego też kierunek skanowania musi być poprawnie skonfigurowany podczas inicjalizacji oprogramowania (zwykle za pomocą bitów MV/MX/MY polecenia 0x36), aby zapobiec obróceniu wyświetlanego obrazu o 90 stopni.
III. Odporność na zakłócenia elektromagnetyczne i zakłócenia elektromagnetyczne
1. Ekranowanie modułu LCD
Umieść piankę przewodzącą pomiędzy modułem podświetlenia a płytką PCB; dodatkowo owiń FPC (elastyczny obwód drukowany) folią miedzianą i uziemij go, aby zminimalizować emitowany szum.
2. Odłączenie zasilania
Na każdym wejściu zasilacza zainstaluj kondensator ceramiczny 10 μF równolegle z kondensatorem wysokiej częstotliwości 0,1 μF, umieszczając je blisko złącza LCD.
3. Ochrona sygnału synchronizacji
Włóż koraliki ferrytowe (takie jak BLM18PG121SN1) szeregowo z sygnałami HSYNC i VSYNC, aby odfiltrować szum o wysokiej częstotliwości.
IV. Testowanie i weryfikacja
1. Weryfikacja sekwencji włączaniaUpewnij się, że sekwencje taktowania zasilania i sygnału zarówno dla kontrolera głównego, jak i modułu LCD są zgodne z wymaganiami określonymi w odpowiednich arkuszach danych (np. szerokość impulsu resetowania > 10 ms).
2. Testowanie jakości wyświetlacza
Wykorzystaj wzorce testowe jednolitego koloru i szachownicy, aby sprawdzić plamy kolorów, migotanie i trwałość obrazu (duchy). Użyj oscyloskopu do pomiaru jittera PCLK (zegara pikselowego); wartość ta powinna pozostać poniżej 5% okresu zegara.
3. Ochrona ESD
Zainstaluj układ diod TVS (taki jak SRV05-4) na interfejsie FPC, aby zapewnić zgodność z normą IEC 61000-4-2 poziom 4.
Dzięki wdrożeniu wyżej wymienionych strategii projektowych możliwe jest osiągnięcie stabilnej wydajności wyświetlania o wysokiej rozdzielczości w ograniczonej przestrzeni fizycznej, wydłużając w ten sposób żywotność baterii urządzeń przenośnych. Zalecamy, aby po wyprodukowaniu prototypu priorytetowo potraktować testowanie zużycia energii i zakłóceń elektromagnetycznych, a także przeprowadzenie walidacji trwałości FPC w ramach przygotowań do masowej produkcji. Shenzhen Hongjia Technology może pochwalić się 12-letnim specjalistycznym doświadczeniem w badaniach i rozwoju, produkcji i sprzedaży ekranów o przekątnej od 1,14 do 12,1 cala wraz z towarzyszącymi im ekranami dotykowymi. Nasza wszechstronna oferta produktów obejmuje wyświetlacze o wysokiej rozdzielczości, wysokiej jasności i wyświetlaczach o nieregularnym kształcie, oferujące szeroką gamę opcji interfejsów. Działając w oparciu o własne, wyspecjalizowane zakłady produkcyjne wyposażone w w pełni zautomatyzowane maszyny produkcyjne, z dumą obsługujemy liczne firmy z listy Fortune 500 na całym świecie. Ponadto oferujemy 36-miesięczną gwarancję obsługi posprzedażnej, dzięki czemu możesz cieszyć się całkowitym spokojem.
