Kompletny przewodnik po 2,3-calowym wyświetlaczu TFT LCD: zgodność z normą IoT 2026 i integracja JD9161C w Chinach

Kluczowe wnioski: Podsumowanie zamówienia na 2,3-calowy wyświetlacz LCD TFT nowej generacji

Krajobraz wyświetlaczy przesuwa się w stronę modułów o dużej gęstości pikseli, które charakteryzują się niskim zużyciem energii. HJ2290-03, klasa premiumWyświetlacz LCD TFT o przekątnej 2,3 cala, reprezentuje szczyt tej ewolucji. Zaprojektowany z myślą o niezawodności na poziomie przemysłowym i estetyce na poziomie konsumenckim, ten panel IPS zapewnia spójne odwzorowanie kolorów w szerokim zakresie kątów widzenia, co czyni go preferowanym wyborem dla inżynierów skupiających się na filozofii projektowania „mały, ale piękny” na rynku chińskim i poza nim.

Podstawowa innowacja techniczna: Przedstawiamy opatentowany protokół precyzyjnej synchronizacji LCD o przekątnej 2,3 cala TFT

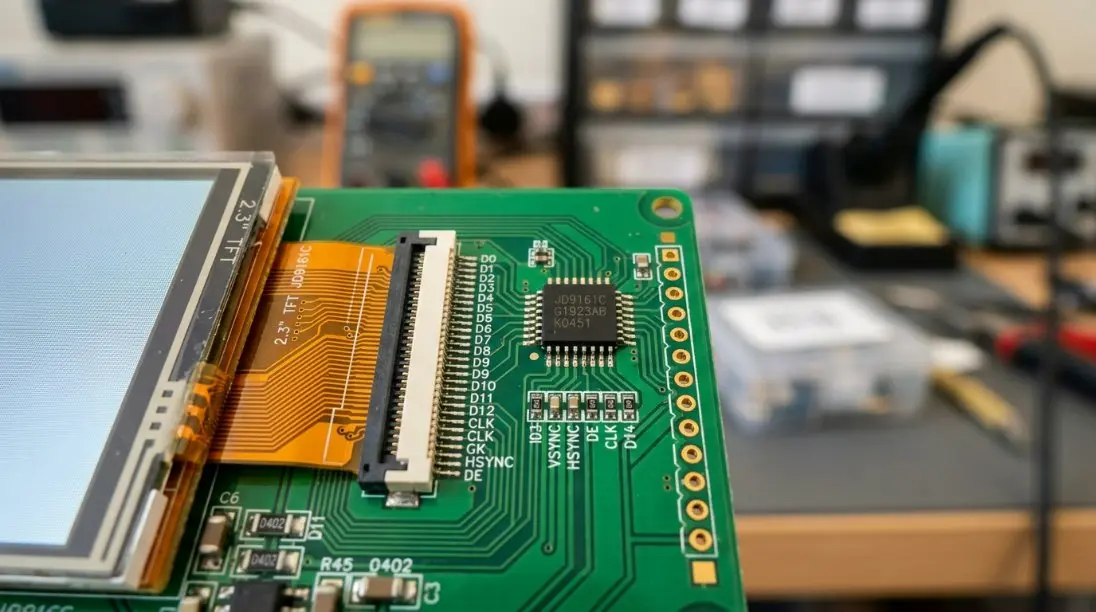

Aby zaradzić mikrozacinaniu się w aplikacjach o wysokiej częstotliwości odświeżania, takich jak kontrolery FPV i przenośne urządzenia do gier, wdrożyliśmyProtokół precyzyjnej synchronizacji LCD o przekątnej 2,3 cala. Ta zastrzeżona metoda synchronizacji optymalizuje czas pomiędzy układem sterownika JD9161C a MCU hosta. Minimalizując opóźnienie bufora ramki,Ekran LCD TFT o przekątnej 2,3 calazapewnia wyjątkowo płynne przejścia nawet przy dużym obciążeniu danymi. To naukowe podejście gwarantuje, że rozdzielczość 480 x 360 pikseli jest aktualizowana z nanosekundową precyzją, kluczową dla urządzeń działających w środowisku czasu rzeczywistego.

Spełnianie standardów zgodności z rokiem 2026: certyfikat China 3C, kody jakości GB i wodoodporność IP67/IP68 do integracji IoT

W miarę zbliżania się roku 2026 otoczenie regulacyjne dotyczące urządzeń IoT w Chinach zaostrza się. Seria JD9161C została zaprojektowana tak, aby przekraczać te wymagania, wykorzystując zaawansowane ekranowanie elektromagnetyczne w celu spełnienia najnowszych norm jakości GB (Guobiao). Co więcej, architektura modułu umożliwia bezproblemową integrację z obudowami o stopniu ochrony IP67/IP68, zapewniając, że krótkofalówki lub mini drony będą działać w ekstremalnie wilgotnych lub zapylonych obiektach przemysłowych.

Odblokowanie przejrzystości łańcucha dostaw w czasie rzeczywistym i interaktywnych modeli 3D dla sterownika JD9161C

Zapewniamy pełną przejrzystość naszego rurociągu produkcyjnego. Zespoły inżynierów mają dostęp do interaktywnych modeli 3D CAD i plików STEP w celu symulacji rozpraszania ciepła i montażu przed zbudowaniem pierwszego prototypu. Ten poziom szczegółowości skraca czas wprowadzenia produktu na rynek i gwarantuje, że implementacja 16-bitowego interfejsu RGB będzie bezbłędna od pierwszego dnia.

Samouczek krok po kroku: 4-etapowy proces ponownego uszczelniania hydroizolacji i bezpośredniego montażu

1. Wyczyść interfejs ramki:Upewnij się, że powierzchnia styku pomiędzy 2,3-calowym wyświetlaczem TFT LCD a obudową jest wolna od zanieczyszczeń, używając 99% alkoholu izopropylowego.
2. Nałóż klej optyczny:Użyj kleju utwardzanego promieniami UV o dużej lepkości lub specjalistycznych uszczelek na obwodzie panelu LCD.
3. Umieszczenie modułu:Ostrożnie dopasuj 16-bitowy kabel taśmowy RGB do złącza ZIF. Delikatnie dociśnij wyświetlacz LCD do ramki, zapewniając równomierny rozkład nacisku i unikając efektu Mury.
4. Utwardzanie i testowanie:Jeśli używasz kleju UV, utwardzaj pod źródłem światła 365 nm. Przed ostatecznym montażem przeprowadzić próbę ciśnieniową, aby potwierdzić integralność uszczelnienia IP67.

Tabela porównawcza techniczna i przewodnik po specyfikacjach: standardowe wyświetlacze a konfiguracje JD9161C z 16-bitowym RGB

Aby uzyskać bardziej szczegółowe schematy, odwiedź naszą stronęRepozytorium techniczne 2,3-calowego wyświetlacza TFT LCD.

Wskazówki dotyczące obliczeń matematycznych i elektrycznych: wzory obciążenia zasilacza i obciążenia fizyczne

Projektując szynę zasilającą dla JD9161C, istotne jest uwzględnienie poboru prądu podświetlenia. Użyj poniższego wzoru, aby obliczyć całkowity pobór mocy (P) modułu:

P_total = (V_logic * I_logic) + (V_backlight * I_backlight * n)
Gdzie:
V_logika = 3,3 V
I_logika ≈ 25mA
V_backlight = 3,2 V (na diodę LED)
I_backlight = 20mA (na diodę LED)
n = liczba diod LED (zwykle 4 dla 2,3 cala)
Wynik: P_total ≈ 0,3385 W

Często zadawane pytania (FAQ): Zgodność z inteligentnym domem i montaż sprzętu

Czy 2,3-calowy wyświetlacz TFT LCD jest kompatybilny z Xiaomi Mijia, Tuya Smart i Apple HomeKit?

Tak, pod warunkiem, że brama lub koncentrator sterowania obsługuje standardowe protokoły SPI lub RGB. JD9161C jest często używany w opracowywanych na zamówienie inteligentnych przełącznikach i termostatach, które integrują się z ekosystemami Tuya i Mijia za pośrednictwem kontrolerów ESP32 lub STM32.

Jakie są dokładne tolerancje cięcia i zasady rozstawu montażowego na metr?

W przypadku obudów o wysokiej precyzji zalecamy tolerancję montażową +/- 0,1 mm. Obszar aktywny jest wyśrodkowany w module; jednakże należy pozostawić 0,5 mm prześwitu wokół FPC (elastycznego obwodu drukowanego), aby zapobiec uszkodzeniom wywołanym naprężeniami podczas wibracji.

Jakie są najważniejsze instrukcje bezpieczeństwa dotyczące specyfikacji technicznych OEM i pracy przy ciągłym napięciu?

Zawsze upewnij się, że VDD jest regulowane na 3,3 V. Wahania przekraczające 10% mogą spowodować trwałe uszkodzenie urządzeniaWyświetlacz LCD TFT o przekątnej 2,3 calatablica logiczna. W przypadku ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu, zalecamy utrzymywanie podświetlenia na poziomie 80% cyklu pracy, aby wydłużyć żywotność diod LED powyżej 50 000 godzin.
