Kompletny przewodnik po poziomym ekranie LCD 3,17 cala 2026 1024*768 RGB 16/18/24BIT dla producentów z USA

Kluczowe wnioski: dlaczego 3,17-calowy wyświetlacz LCD o rozdzielczości 1024 x 768 RGB dominuje na rynku IoT w USA w 2026 r.

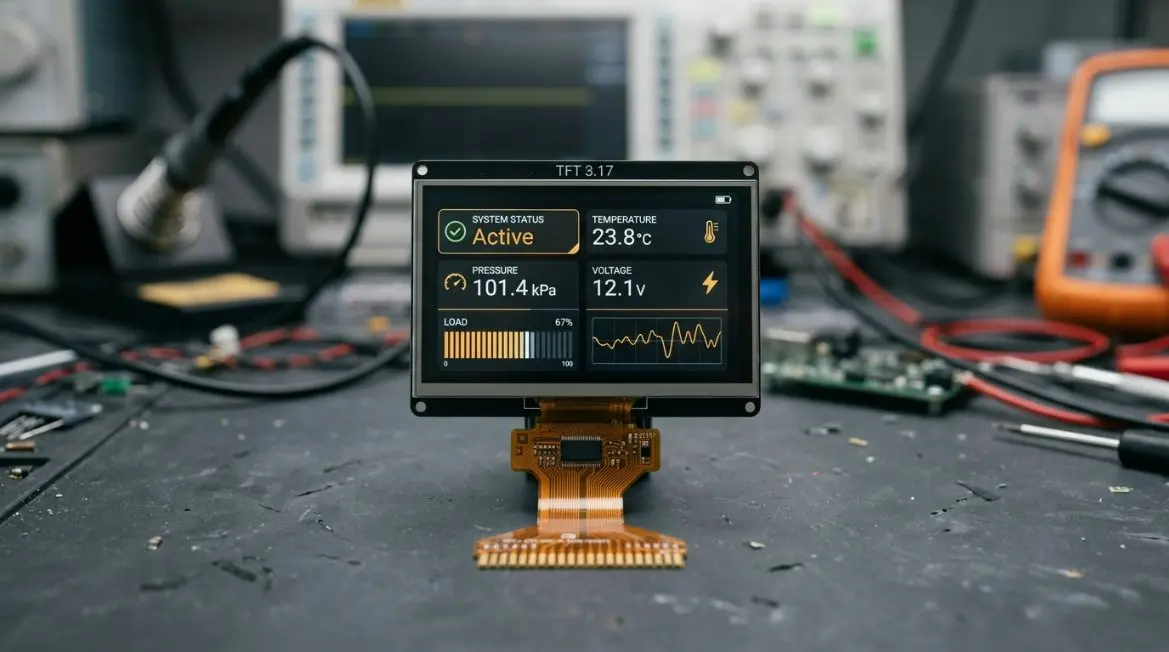

Amerykańskie sektory sprzętu i IoT przechodzą ogromną zmianę w kierunku kompaktowych wizualizacji o wysokiej rozdzielczości. Przez lata inżynierowie projektanci byli zmuszeni iść na kompromis pomiędzy ultrakompaktowymi rozmiarami a wysoką wiernością graficzną. Wprowadzenie naszej wysokiej niezawodnościPoziomy ekran LCD 3,17 cala 1024*768 RGB 16/18/24BITrozwiązuje to wąskie gardło. Ten niezwykle ostry ekran poziomy, charakteryzujący się gęstością pikseli odzwierciedlającą wysokiej klasy panele smartfonów, został zaprojektowany specjalnie z myślą o zapewnianiu krystalicznie czystej diagnostyki, bogatych, nowoczesnych interfejsów użytkownika i natychmiastowych czasów odświeżania.

Amerykańscy producenci z takich sektorów jak badania nieniszczące (NDT), chirurgiczne endoskopy medyczne i podręczny sprzęt taktyczny wymagają wytrzymałych konfiguracji, które mogą niezawodnie działać w różnych środowiskach. Dzięki konfigurowalnemu podświetleniu LED o mocy do 1000 nitów, wyświetlacz ten zachowuje doskonałą czytelność w ciemnych pomieszczeniach klinicznych, a także w bezpośrednim świetle słonecznym w południe. Symetryczne lewe i prawe ramki ułatwiają bezproblemowe mechaniczne dopasowanie w wyspecjalizowanych obudowach.

Podstawowa innowacja: Protokół precyzyjny ChromaSync™ dla poziomego ekranu LCD o przekątnej 3,17 cala 1024*768 RGB 16/18/24BIT

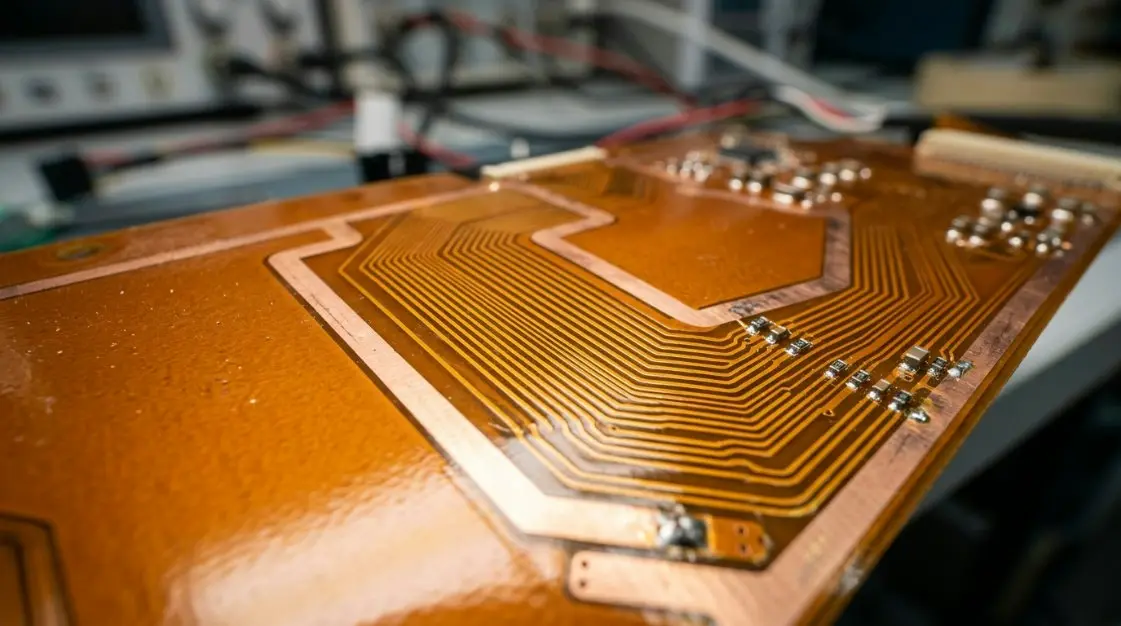

W centrum wydajności tego modułu wyświetlacza leży nasza własnośćProtokół precyzyjny ChromaSync™. Ekrany o wysokiej rozdzielczości zintegrowane w kompaktowych obudowach są notorycznie podatne na zakłócenia elektromagnetyczne (EMI) i tłumienie sygnału w całym FPC. TheProtokół precyzyjny ChromaSync™aktywnie stabilizuje czasy przejścia sygnału pomiędzy liniami 16/18/24-bitowymi a wewnętrznym kontrolerem sterownika. Dynamicznie równoważąc marginesy faz i optymalizując rozkład zegara, technologia ta zapewnia zerowe pomijanie klatek i zapobiega migotaniu wyświetlacza nawet w przypadku wystawienia na sąsiednie komponenty RF o wysokiej częstotliwości.

Protokół ten zapewnia producentom urządzeń medycznych w USA absolutną wierność obrazu. Kamery chirurgiczne i instrumenty endoskopowe działające w czasie rzeczywistym mogą wyświetlać mikroskopijne struktury anatomiczne z zerowym odchyleniem kolorów i opóźnieniami w ścieżce, dokładnie dopasowując się do rygorystycznych wymagań diagnostycznych zatwierdzonych przez FDA.

Ekskluzywny dostęp: standardowe modele 3D CAD do pobrania na rok 2026 i przejrzyste terminy realizacji na rynku amerykańskim

Wierzymy w przyspieszenie czasu wprowadzenia produktu na rynek. Aby pomóc Twojemu zespołowi inżynierów mechanicznych, oferujemy w pełni zatwierdzone pliki CAD 3D STEP/IGES zgodne ze standardami rewizji z 2026 roku. Nasz łańcuch dostaw charakteryzuje się przejrzystymi terminami realizacji zamówień dostosowanymi do potrzeb krajowych nabywców w Ameryce: wstępne próbki prototypów są wysyłane w ciągu 5–7 dni roboczych, a zamówienia wielkoseryjne są obsługiwane przez nasze stale magazynowane w USA zapasy bezpieczeństwa, które chronią linie produkcyjne przed wąskimi gardłami w transporcie globalnym.

Samouczek krok po kroku: Przewodnik integracji natywnej najnowszych mikrokontrolerów IoT sterowanych sztuczną inteligencją

Integracja ekranu RGB o dużej gęstości z dynamicznym, nowoczesnym środowiskiem sprzętowym wymaga dokładnej inicjalizacji fizycznej i logicznej. Postępuj zgodnie z tym zatwierdzonym planem technicznym, aby połączyć swój wyświetlacz.

Krok 1: Przygotowanie interfejsu RGB 16/18/24BIT i złączy FPC

Rozpocznij od sprawdzenia, czy płyta główna jest wyposażona w kompatybilne 40-pinowe złącze FPC o rastrze 0,5 mm. Poprowadź linie zasilania (VDD i VDD_IO) jak najbliżej regulatora napięcia, aby zminimalizować indukcyjność pętli. W przypadku interfejsu RGB wyznacz pasujące linie sygnałowe w zależności od docelowej głębi kolorów. Aby uzyskać maksymalną wydajność (16,7 miliona kolorów), prześledź wszystkie 24 linie danych (R0-R7, G0-G7, B0-B7), zapewniając dopasowanie długości na wszystkich szybkich magistralach równoległych.

Krok 2: Synchronizacja sygnałów włączenia danych (DE) i zegara punktowego (DCLK).

Aby uniknąć przesuwania ekranu, upewnij się, że kontroler LCD MCU jest ustawiony na tryb DE (włączenie danych). Poprowadź DCLK (zegar punktowy) z sąsiednią płaszczyzną uziemienia, aby odizolować harmoniczne o wysokiej częstotliwości. Ustaw czas skanowania linii w rejestrze kontrolera, aby zapobiec artefaktom wizualnym. Integralność sygnału można dodatkowo zabezpieczyć poprzez umieszczenie 22-omowych rezystorów szeregowych na liniach DCLK, HSYNC i VSYNC w pobliżu układu scalonego sterownika.

Krok 3: Inicjowanie sterowników ekranu w celu uzyskania optymalnej rozdzielczości 1024*768

Skonfiguruj rejestry systemowe sterownika graficznego (takiego jak nowoczesny mostek wyświetlacza ST lub Renesas), aby ustawić aktywną szerokość poziomą na 1024 piksele i wysokość pionową na 768 pikseli. Zastosuj określone parametry szybkości klatek — najlepiej 60 Hz — aby uniknąć migotania wyświetlacza. Poniżej znajduje się przykładowa sekwencja inicjalizacji pseudokodu:

// Macierz inicjalizacji taktowania sterownika LCD
LCD_Write_Reg(0x01); // Resetowanie oprogramowania
Opóźnienie_ms(120);
LCD_Write_Reg(0xB0, 0x00); // Ustaw tryb RGB
LCD_Write_Reg(0xC0, 0x04); // Ustaw skanowanie poziome/poziome
LCD_Write_Reg(0xD0, 0x01); // Włącz protokół ChromaSync Precision
LCD_Write_Reg(0xE0, 0x03); // Skonfiguruj aktywne taktowanie w rozdzielczości 1024x768 w poziomie/pionie
LCD_Write_Reg(0x29); // Wyświetlacz WŁĄCZONY

Krok 4: Uszczelnianie i ponowne uszczelnianie ramki w zastosowaniach przemysłowych IP67/IP68

W przypadku zastosowania w trudnych warunkach morskich, na zewnątrz pomieszczeń IoT lub w sterylizacji medycznej, zamontuj ekran o przekątnej 3,17 cala z dostosowaną, wycinaną uszczelką. Użyj wysokowydajnej pianki poliuretanowej o zamkniętych komórkach lub przezroczystych klejów optycznych (OCA), aby przykleić ochronną szybę nakrywkową na symetrycznych ramkach. Należy zapewnić ściśnięcie 30-40% grubości uszczelki, tworząc certyfikowaną barierę pyło- i wodoszczelną spełniającą wymagania specyfikacji IP67 lub IP68.

Przewodnik po specyfikacji i tabela porównań technicznych: 16-bitowy vs. 18-bitowy vs. 24-bitowy RGB

Wybór odpowiedniego interfejsu kolorowego zależy od zasobów systemowych, budżetu mocy i wymagań graficznych. Podczas gdy 24-bitowy tryb RGB zapewnia maksymalną wierność wizualną, 16-bitowy minimalizuje liczbę pinów i zużycie pamięci kontrolera.

Ocena głębi kolorów, wymagań dotyczących przepustowości i wierności wyświetlania

Poniższa tabela przedstawia różne kompromisy inżynieryjne dlanajwyższej klasy poziomy wyświetlacz LCD o przekątnej 3,17 calaw głównych trybach pracy:

Wskazówki dotyczące obliczeń matematycznych i elektrycznych: Wzory obciążenia zasilacza

Właściwa konstrukcja elektryczna zapobiega przedwczesnemu starzeniu się podświetlenia LED i gwarantuje czyste, wolne od szumów poziomy logiczne na płycie systemowej.

Obliczanie dokładnej mocy, prądu podświetlenia (mA) i częstotliwości zegara pikseli

Aby zaprojektować wydajny regulator napięcia i system zarządzania ciepłem, należy zastosować następujące wzory inżynieryjne:

1. Całkowity pobór mocy (P_total) Wzór:
   P_total = P_logika + P_podświetlenie
   P_logika = VDD * IDD = 3,3 V * 15 mA = 49,5 mW
   P_backlight = V_led * I_led

   *Dla standardowej konfiguracji podświetlenia 500 nitów:
   P_podświetlenie = 9,6 V * 40 mA = 384 mW
   P_całkowity = 49,5 mW + 384 mW = 433,5 mW

2. Obliczanie częstotliwości zegara pikseli (F_clk):
   F_clk = H_total * V_total * liczba klatek na sekundę
   Gdzie:
     H_total = aktywny poziomo (1024) + zaślepienie (H_Front_Porch + H_Back_Porch + H_Sync_Width)
     V_total = aktywny pion (768) + wygaszanie (V_Front_Porch + V_Back_Porch + V_Sync_Width)

   *Przy założeniu standardowych parametrów:
   H_całkowita = 1024 + 160 = 1184
   V_całkowita = 768 + 38 = 806
   Częstotliwość klatek = 60 Hz
   F_clk = 1184 * 806 * 60 = 57 258 240 Hz = ~57,26 MHz

Regionalne standardy i certyfikaty w USA: zapewnienie zgodności z normami UL, CE, RoHS i FCC

Wejście na rynek amerykański wymaga ścisłego przestrzegania przepisów dotyczących bezpieczeństwa i ochrony środowiska. Nasze poziome moduły LCD o przekątnej 3,17 cala są w pełni certyfikowane pod kątem zgodności z ramami regulacyjnymi wymaganymi przez głównych amerykańskich nabywców i władze federalne:

• Zgodność z RoHS i REACH:Całkowicie wolny od ołowiu, rtęci, sześciowartościowego chromu i polibromowanych bifenyli, zgodny z przepisami stanowymi, takimi jak California Proposition 65.
• FCC część 15, klasa B:Testowany w ekstremalnych warunkach, aby zagwarantować minimalne promieniowanie elektromagnetyczne, dzięki czemu jest bezpieczny dla pomieszczeń medycznych i inteligentnych domów mieszkalnych.
• Gotowość UL 62368-1:Wzmocnione wysokiej jakości materiałami składowymi odpornymi na ogień i degradację mechaniczną, co pomaga w uzyskaniu bezproblemowego uzyskania atestów bezpieczeństwa produktu końcowego.

Często zadawane pytania (FAQ): 3,17-calowy ekran LCD Wyszukiwanie głosowe i PAA

Czy ten poziomy wyświetlacz LCD o przekątnej 3,17 cala jest zgodny z ekosystemami inteligentnego domu, takimi jak Matter standard, Apple HomeKit i Amazon Alexa?

Tak. Chociaż ten wyświetlacz wykorzystuje surową 16/18/24-bitową sygnalizację RGB na poziomie sprzętowym, łatwo łączy się z procesorami z systemem Linux, RTOS lub wysokiej klasy mikrokontrolerami (takimi jak seria ESP32-S3 lub STM32), które działają jako inteligentne koncentratory domowe. Wdrażając odpowiednią platformę GUI (taką jak LVGL lub Qt), możesz zaprojektować wspaniałe panele sterowania współpracujące z Matter, HomeKit lub Alexą za pośrednictwem Wi-Fi/Thread.

Jakie są dokładne tolerancje cięcia mechanicznego i odstępy między ramkami w przypadku niestandardowej produkcji w USA?

Fizyczne szkło zewnętrzne charakteryzuje się precyzyjną tolerancją cięcia +/- 0,15 mm. Lewa i prawa ramka są matematycznie symetryczne i mają grubość 1,8 mm każda, co upraszcza integrację strukturalną. Zalecamy zachowanie mechanicznej szczeliny wynoszącej 0,3 mm na obwodzie wyświetlacza, aby absorbować zewnętrzne wstrząsy fizyczne i zapobiegać stłuczeniu ekranu pod ekstremalnym naciskiem konstrukcyjnym.

Jakie są podstawowe instrukcje bezpieczeństwa i ograniczenia napięcia, aby zapobiec przepaleniu podświetlenia?

Sterownik podświetlenia musi być zasilany źródłem prądu stałego, nigdy źródłem stałego napięcia. Ogranicz maksymalny prąd przewodzenia (I_led) do 45 mA, aby uniknąć niestabilności termicznej. Przekroczenie 10,2 V na matrycy podświetlenia bez ograniczenia prądu spowoduje natychmiastowe naprężenie termiczne i trwałe spalenie matrycy LED, skracając żywotność urządzenia.

Gotowy do aktualizacji? Poproś o wycenę i dokumentację techniczną dla swojego następnego projektu

Odwiedź https://www.lcdtftlcd.com/3-17-inch-horizontal-lcd-screen-1024-768-rgb-16-18-24bit.html, aby zabezpieczyć zapasy i wsparcie w USA

Upewnij się, że Twój sprzęt wyróżnia się na wysoce konkurencyjnym rynku amerykańskim. Wykorzystaj nasz najnowocześniejszy wyświetlacz, aby zmaksymalizować przejrzystość, wydajność systemu i ogólną niezawodność. Skorzystaj z naszych bezpośrednich kanałów wsparcia i zapewnij sobie wstępnie wynegocjowane ceny hurtowe już dziś.
