Co to jest interfejs TFT LCD RGB o przekątnej 3,1 cala i dlaczego jest on tak istotny w przypadku projektowania wyświetlaczy wbudowanych?

The3,1-calowy wyświetlacz TFT LCD z interfejsem RGBjest szeroko stosowany w systemach wbudowanych, przemysłowych panelach sterowania, urządzeniach medycznych, instrumentach ręcznych i elektronice użytkowej. Artykuł ten zapewnia dogłębną techniczną i praktyczną wiedzę na temat działania tego wyświetlacza, znaczenia interfejsu RGB, sposobu jego integracji z systemami oraz wyzwań stojących przed inżynierami podczas projektowania i wdrażania. Wyjaśnia także kryteria wyboru, typowe pułapki, strategie rozwiązywania problemów i zastosowania w świecie rzeczywistym, aby pomóc programistom i projektantom produktów w podejmowaniu świadomych decyzji.

Spis treści

• 1. Wprowadzenie do interfejsu RGB TFT LCD o przekątnej 3,1 cala
• 2. Zrozumienie technologii TFT LCD
• 3. Co sprawia, że ​​interfejs RGB jest wyjątkowy?
• 4. Architektura systemu i przepływ sygnału
• 5. Wyjaśnienie kluczowych specyfikacji technicznych
• 6. Zalety wyświetlaczy z interfejsem RGB
• 7. Ograniczenia i wyzwania inżynieryjne
• 8. Zastosowania w urządzeniach świata rzeczywistego
• 9. Wytyczne dotyczące projektowania i integracji
• 10. Porównanie z innymi interfejsami
• 11. Rozwiązywanie typowych problemów
• 12. Przewodnik selekcji dla inżynierów
• 13. Często zadawane pytania
• 14. Wnioski i dane kontaktowe

1. Wprowadzenie do interfejsu RGB TFT LCD o przekątnej 3,1 cala

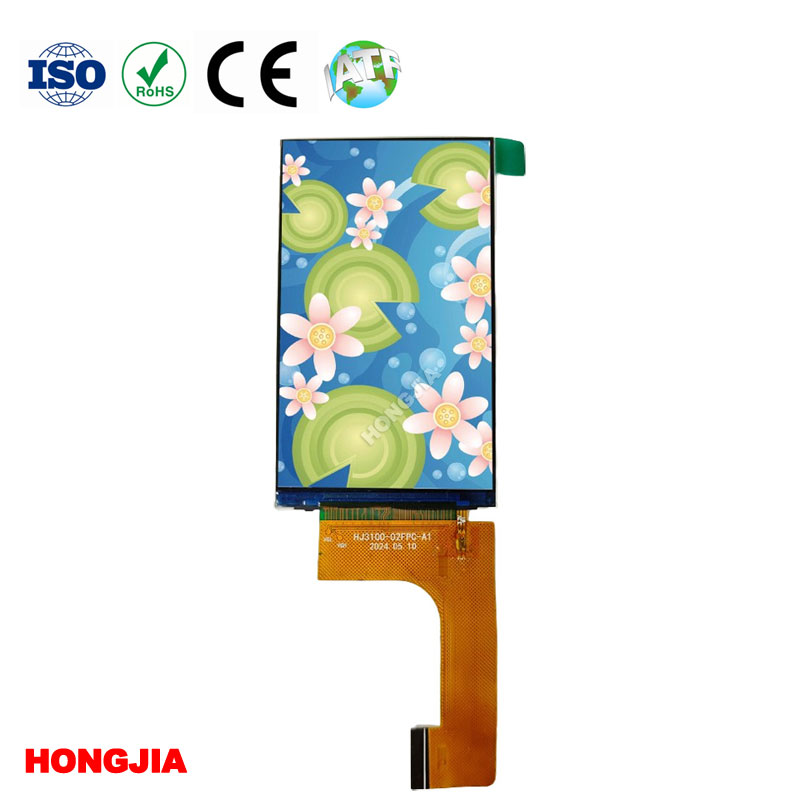

TheInterfejs TFT LCD RGB o przekątnej 3,1 calato kompaktowe rozwiązanie wyświetlające przeznaczone dla systemów wbudowanych wymagających wysokiej jakości obrazu na niewielkiej powierzchni. Technologia TFT (Thin Film Transistor) umożliwia aktywną kontrolę matrycy, zapewniając ostry obraz, krótki czas reakcji i dokładne odwzorowanie kolorów.

W przeciwieństwie do interfejsów szeregowych, takich jak SPI lub I2C, interfejs RGB przesyła dane pikseli równolegle, dzięki czemu może obsługiwać wyższe częstotliwości odświeżania i płynniejszą wydajność graficzną. Dzięki temu szczególnie nadaje się do zastosowań, w których niezbędne są aktualizacje wizualne w czasie rzeczywistym.

2. Zrozumienie technologii TFT LCD

Wyświetlacze LCD TFT to rodzaj wyświetlaczy LCD z aktywną matrycą, w których zastosowano cienkowarstwowe tranzystory do indywidualnego sterowania każdym pikselem. Struktura ta poprawia kontrast, zmniejsza przesłuchy i zwiększa ogólną stabilność obrazu.

Kluczowe komponenty obejmują:

• Warstwa ciekłokrystaliczna do modulacji światła
• Jednostka podświetlająca do oświetlenia
• Filtry kolorów do reprezentacji RGB
• Cienkowarstwowa matryca tranzystorowa do kontroli pikseli

Rozmiar 3,1 cala jest często wybierany w przypadku urządzeń przenośnych, w których przestrzeń jest ograniczona, ale nadal istotna jest przejrzystość obrazu.

3. Co sprawia, że ​​interfejs RGB jest wyjątkowy?

Interfejs RGB to równoległa metoda transmisji danych, która jednocześnie wysyła sygnały w kolorze czerwonym, zielonym i niebieskim. Każdy piksel jest zdefiniowany przez kombinację tych trzech sygnałów, co pozwala na precyzyjną kontrolę koloru.

Podstawowe cechy:

• Równoległa transmisja danych (8/16/18/24-bit RGB)
• Wysoka zdolność odświeżania
• Aktualizacje wizualne o niskim opóźnieniu
• Bezpośrednie mapowanie pikseli ze sterownika na wyświetlacz

Ponieważ omija złożone dekodowanie szeregowe, interfejsy RGB są szeroko stosowane w systemach wbudowanych wrażliwych na wydajność.

4. Architektura systemu i przepływ sygnału

Typowy system TFT LCD RGB o przekątnej 3,1 cala składa się z mikrokontrolera lub procesora, układu scalonego sterownika wyświetlacza i samego panelu LCD.

Proces przepływu sygnału:

1. Procesor/GPU generuje dane bufora ramki
2. Sygnały RGB są wyprowadzane przez równoległy GPIO lub kontroler LCD
3. Sygnały synchronizacji (HSYNC, VSYNC, DE) wyrównują taktowanie ramki
4. Panel TFT odbiera dane pikselowe linia po linii
5. Sterownik wyświetlacza odpowiednio aktualizuje matrycę pikseli

Dokładność pomiaru czasu jest krytyczna. Wszelkie niedopasowania sygnałów synchronizacji mogą powodować migotanie, rozrywanie lub zniekształcenie obrazu.

5. Wyjaśnienie kluczowych specyfikacji technicznych

Zrozumienie specyfikacji pomaga zapewnić właściwą integrację systemu:

6. Zalety wyświetlaczy z interfejsem RGB

Interfejs RGB oferuje kilka korzyści w zakresie wydajności, które czynią go preferowanym wyborem w przypadku systemów wbudowanych.

• Wysoka wydajność odświeżania:Idealny do grafiki w czasie rzeczywistym
• Niskie opóźnienie:Bezpośredni transfer pikseli minimalizuje opóźnienia
• Lepsza jakość obrazu:Żadnych artefaktów kompresji
• Prostota sprzętu:Prosta konstrukcja kontrolera wyświetlacza

Zalety te są szczególnie ważne w zastosowaniach takich jak monitorowanie medyczne, przemysłowe tablice rozdzielcze i przenośny sprzęt testujący.

7. Ograniczenia i wyzwania inżynieryjne

Pomimo swoich zalet, projekt interfejsu RGB wiąże się z wyzwaniami.

• Wymaga wielu pinów GPIO (duża liczba pinów)
• Złożone prowadzenie PCB zapewniające integralność sygnału
• Wyższa czułość EMI
• Ograniczona skalowalność w przypadku dużych wyświetlaczy

Inżynierowie muszą dokładnie zaprojektować układ i strategie uziemienia, aby uniknąć zakłóceń i błędów synchronizacji.

8. Zastosowania w urządzeniach świata rzeczywistego

Interfejs TFT LCD RGB o przekątnej 3,1 cala jest powszechnie stosowany w różnych branżach:

• Przemysłowe panele sterowania
• Podręczne medyczne narzędzia diagnostyczne
• Inteligentne interfejsy sterowania domem
• Przenośne przyrządy pomiarowe
• Elektronika użytkowa (GPS, terminale POS)

Równowaga wielkości, wydajności i ceny sprawia, że ​​jest on bardzo wszechstronny.

9. Wytyczne dotyczące projektowania i integracji

Aby zapewnić optymalną wydajność, inżynierowie powinni przestrzegać następujących zasad projektowania:

• Utrzymuj ścisłą synchronizację taktowania dla HSYNC i VSYNC
• Użyj ścieżek PCB o kontrolowanej impedancji
• Linie sygnałowe powinny być możliwie najkrótsze
• Zastosuj odpowiednie kondensatory odsprzęgające moc
• Zoptymalizuj częstotliwość odświeżania oprogramowania sprzętowego

Prawidłowe wdrożenie zapewnia stabilną pracę wyświetlacza i długoterminową niezawodność.

10. Porównanie z innymi interfejsami

RGB pozostaje preferowanym wyborem w przypadku kompaktowych, szybkich wbudowanych systemów wizualizacji.

11. Rozwiązywanie typowych problemów

Typowe problemy obejmują:

• Migający wyświetlacz z powodu niedopasowania czasowego
• Nieprawidłowe kolory z powodu źle skonfigurowanej głębi bitowej
• Pusty ekran spowodowany brakującymi sygnałami synchronizacji
• Zakłócenia spowodowane złym uziemieniem

Rozwiązania:

• Sprawdź zegar i synchronizację sygnału synchronizacji
• Sprawdź ustawienia konfiguracji oprogramowania sprzętowego
• Popraw układ PCB i ekranowanie
• Stosuj odpowiednią regulację napięcia

12. Przewodnik selekcji dla inżynierów

Wybierając moduł TFT LCD RGB o przekątnej 3,1 cala, należy wziąć pod uwagę:

• Wymagania dotyczące rozdzielczości Twojej aplikacji
• Dostępne możliwości interfejsu MCU lub procesora
• Ograniczenia zużycia energii
• Środowisko pracy (temperatura, wilgotność)
• Wymagania dotyczące jasności do użytku wewnątrz/na zewnątrz

Dobrze dopasowany wyświetlacz znacznie skraca czas programowania i poprawia komfort użytkowania.

13. Często zadawane pytania

P1: Dlaczego w systemach wbudowanych preferowany jest interfejs RGB?
Ponieważ zapewnia szybki, bezpośredni transfer danych pikseli przy minimalnym opóźnieniu.

P2: Czy 3,1-calowy wyświetlacz TFT LCD nadaje się do użytku na zewnątrz?
Tak, jeśli ma wystarczającą jasność i powłokę przeciwodblaskową.

P3: Czy interfejs RGB wymaga dedykowanego kontrolera?
Tak, większość systemów wymaga kontrolera LCD lub MCU z obsługą wyjścia RGB.

P4: Co powoduje migotanie na wyświetlaczach LCD TFT?
Niewłaściwe sygnały synchronizacji lub niestabilne zasilanie.

P5: Czy interfejsu RGB można używać w urządzeniach zasilanych bateryjnie?
Tak, ale wymagana jest optymalizacja mocy ze względu na większą aktywność danych.

14. Wnioski i dane kontaktowe

Interfejs TFT LCD RGB o przekątnej 3,1 cala pozostaje jednym z najbardziej wydajnych i powszechnie stosowanych rozwiązań wyświetlaczy w projektowaniu systemów wbudowanych. Jego zdolność do dostarczania szybkich i wysokiej jakości obrazów sprawia, że ​​jest niezastąpiony w zastosowaniach przemysłowych, medycznych i konsumenckich. Jednak pomyślne wdrożenie wymaga szczególnej uwagi na temat czasu, układu i integracji systemu.

W zamian za niezawodne moduły wyświetlaczy oraz profesjonalne wsparcie techniczne,SZ Hongjia Technology Shares Limitedzapewnia niestandardowe rozwiązania TFT LCD dostosowane do różnych wymagań przemysłowych.

Jeśli szukasz wysokiej jakości rozwiązań TFT LCD lub współpracy technicznej,skontaktuj się z namiw SZ Hongjia Technology Shares Limited — jesteśmy gotowi wesprzeć Twój kolejny projekt.
