Jakie są wymagania dotyczące interfejsu 3,1-calowego wyświetlacza IPS o rozdzielczości 480 x 800?

3,1-calowy wyświetlacz IPS o rozdzielczości 480 x 800 wymaga zastosowania interfejsu hybrydowego: wolnego połączenia SPI do inicjalizacji układu scalonego sterownika, w połączeniu z szybkim 16-bitowym lub 18-bitowym równoległym interfejsem RGB do przesyłania rzeczywistych danych pikseli. W HONGJIA HJ3100-03 sygnały te są kierowane przez standardowy 39-pinowy obwód FPC (elastyczny obwód drukowany). Do obsługi tego ekranu potrzebny jest mikrokontroler hosta wyposażony w dedykowany sprzętowy kontroler LCD, wystarczającą ilość pamięci RAM do przechowywania bufora ramki o wielkości 768 KB oraz możliwość generowania precyzyjnych sygnałów zegara, synchronizacji poziomej i synchronizacji pionowej przy 60 Hz.

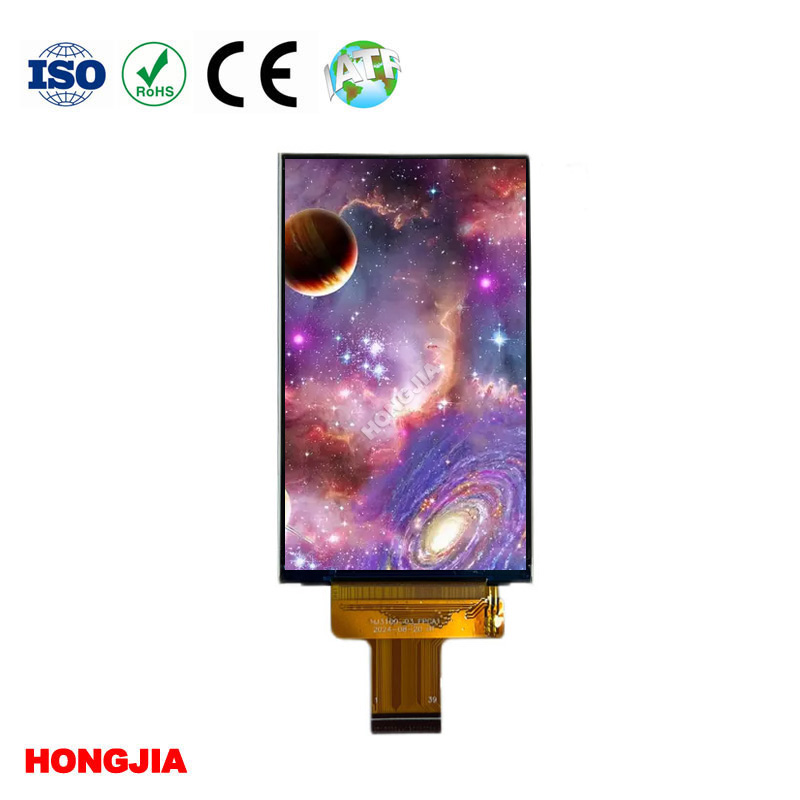

39-pinowa architektura SPI i 16-bitowa RGB modelu HJ3100-03

Układ 39-pinowy oddziela obowiązki konfiguracyjne od szybkiej transmisji danych. Ten podział pracy jest bezwzględnie konieczny w przypadku ekranów o tej rozdzielczości.

480x8003,1-calowy ekran IPS 480x800 RGBprzesuwa 384 000 pikseli na klatkę. Praca z 16-bitową głębią kolorów (RGB565) i standardową częstotliwością odświeżania 60 Hz wymaga przesyłania około 368 megabitów danych na sekundę. Standardowa magistrala SPI dławi się na tej przepustowości. Jeśli spróbujesz przesłać pełny obraz wideo przez SPI w tej rozdzielczości, osiągniesz maksymalną prędkość około 10 do 15 klatek na sekundę, co skutkuje widocznie powolnym interfejsem.

Zamiast tego MCU hosta używa 3-przewodowych lub 4-przewodowych pinów SPI wyłącznie do inicjalizacji. Wysyłasz ładunek konfiguracyjny raz podczas rozruchu, aby ustawić krzywe gamma, sekwencję zasilania i orientację wyświetlacza. Po zarejestrowaniu poleceń konfiguracyjnych 16-bitowy interfejs RGB przejmuje całą pracę w celu ciągłego strumieniowania surowych danych pikseli. Standard 39-pinowy zapewnia wystarczającą liczbę dedykowanych linii danych, aby zapewnić płynną liczbę klatek na sekundę bez ograniczania głównego procesora.

Integracja układu sterownika ST7701 z wbudowanymi płytami hosta

ST7701 to szeroko stosowany układ scalony sterownika dla tego konkretnego rozmiaru i rozdzielczości, montowany bezpośrednio na szkle (COG). Nakłonienie go do rozmowy z tablicą hosta wymaga szczególnej uwagi w zakresie pamięci i wyczucia czasu.

Nieskompresowany bufor ramki 480x800 przy 16-bitowym kolorze zajmuje dokładnie 768KB pamięci RAM. Większość mikrokontrolerów klasy podstawowej nie ma tak dużej ilości wewnętrznej pamięci SRAM. Jeśli wybrany MCU nie spełnia wymagań, konieczne będzie poprowadzenie zewnętrznej pamięci SDRAM na płytce drukowanej, co komplikuje układ płytki i zwiększa zakłócenia elektromagnetyczne.

Tolerancje czasowe są równie bezlitosne. ST7701 oczekuje ciągłego, doskonale zsynchronizowanego zegara punktowego (PCLK) wraz z sygnałami włączania danych (DE), HSYNC i VSYNC. Nie próbuj zmieniać bitów 16-bitowego interfejsu RGB przy użyciu pinów we/wy ogólnego przeznaczenia. Host musi mieć dedykowany kontroler sprzętowy RGB (taki jak LTDC w chipach STM32 lub LCDC w częściach NXP). Pominięcie pojedynczego cyklu zegara lub opóźnienie impulsu VSYNC o kilka mikrosekund powoduje widoczne rozrywanie się ekranu, migotanie lub całkowite przesuwanie się obrazu.

Zarządzanie rozpraszaniem ciepła w szczelnych obudowach przemysłowych o wytrzymałości 1000 nitów

Wysoka jasność wiąże się z bezpośrednim kosztem termicznym. Przepuszczenie 1000 nitów przez przepuszczalny, normalnie czarny wyświetlacz LCD oznacza podświetlenie diod LED w pobliżu ich maksymalnego prądu znamionowego. W warunkach laboratoryjnych na świeżym powietrzu rzadko stanowi to problem. Ciepło gromadzi się w szczelnej obudowie przemysłowej IP67 lub w ręcznym przyrządzie testującym na zewnątrz.

Jeśli pozostawisz szczelinę powietrzną bezpośrednio za modułem ekranu w szczelnie zamkniętym urządzeniu, diody podświetlenia LED będą się nagrzewać i przedwcześnie zużywać. W ciągu kilku miesięcy balans bieli ekranu zmieni się zauważalnie na żółty, a ogólna jasność spadnie. Należy zapewnić termiczną drogę ucieczki. Zespoły inżynierów zazwyczaj wybierają podkładkę przewodzącą ciepło pomiędzy metalowym tyłem modułu wyświetlacza ciekłokrystalicznego a wewnętrznym aluminiowym wspornikiem konstrukcyjnym, zamieniając samą obudowę w radiator.

Dostosowywanie FPC i paneli dotykowych do przenośnych urządzeń medycznych i przemysłowych

Gotowe moduły wyświetlaczy rzadko pasują idealnie do specjalistycznego sprzętu. Standardowe 39-stykowe położenie FPC może kolidować z wnęką baterii w mierniku tlenu we krwi lub wymusić niewygodne umieszczenie płytki w podręcznym sprzęcie kosmetycznym.

Wyginanie FPC poza minimalny promień zgięcia w celu wymuszenia dopasowania spowoduje mikropęknięcia w miedzianych ścieżkach, co prowadzi do sporadycznych awarii wyświetlacza na linii montażowej lub w terenie. SZ Hongjia Technology Shares Limited modyfikuje długość, kształt i układ pinów FPC, aby dopasować je do konkretnego układu PCB, eliminując naprężenia mechaniczne.

Dodanie dotyku pojemnościowego wprowadza kolejną zmienną. W przypadku ekranu medycznego o przekątnej 3,1 cala szczelina powietrzna pomiędzy czujnikiem dotykowym a szkłem wyświetlacza może stanowić ryzyko. Zmieniająca się wilgotność środowiska powoduje kondensację wewnątrz tej szczeliny, co pogarsza widoczność i rejestruje fałszywe sygnały dotykowe. Określenie łączenia optycznego — gdy przezroczysty płynny klej łączy panel dotykowy bezpośrednio ze szkłem TFT — usuwa szczelinę powietrzną, poprawia odporność na uderzenia i ogranicza wewnętrzne odbicia.

Zabezpieczanie długoterminowych dostaw i prób na małą skalę dla amerykańskich zespołów inżynieryjnych

Zmienność łańcucha dostaw dyktuje projekt sprzętu w równym stopniu, jak specyfikacje techniczne. Zespoły amerykańskie projektujące przemysłowe systemy sterowania lub sprzęt medyczny zwykle produkują w partiach po 500 lub 5000 sztuk, a nie 500 000. Wielu producentów wyświetlaczy priorytetowo traktuje masową elektronikę użytkową i wystawia zawiadomienie o zakończeniu eksploatacji (EOL) małego modułu TFT LCD z niewielkim ostrzeżeniem.

Wymiana ekranu w połowie produkcji to kosztowny błąd. Wymaga nowego układu płytki, nowej konfiguracji taktowania oprogramowania, a w przypadku wyrobów medycznych całkowitej ponownej certyfikacji produktu. SZ Hongjia jest szczególnie ukierunkowany na rynki przemysłowe i medyczne, gwarantując długoterminową stabilność dostaw i przyjmowanie małych zamówień próbnych na prototypy.

Aby pomyślnie zintegrować moduł 480x800, potrzebujesz mikrokontrolera ze sprzętowym kontrolerem RGB, bufora ramki 768 KB i konstrukcji fizycznej uwzględniającej ciepło podświetlenia. Jeśli Twój sprzęt jest gotowy na te wymagania, możesz to zrobićoceń moduł HJ3100-03aby potwierdzić kompatybilność pinów z płytą główną.
