Co należy sprawdzić przed użyciem 3,5-calowego wyświetlacza MIPI o rozdzielczości 640 × 480?

Przed zatwierdzeniem APoziomy ekran o przekątnej 3,5 cala i rozdzielczości 640 x 480, interfejs MIPI, sprawdź pięć rzeczy: rzeczywistą aktywną rozdzielczość i orientację, wymagania MIPI płyty głównej, 30-pinowy układ pinów, rysunek mechaniczny oraz dokumentację inicjalizacji i optyczną dostawcy. HJ3450-02 firmy HONGJIA może pasować do kompaktowych produktów przemysłowych, podręcznych, inteligentnego domu, kosmetyków i produktów konsumenckich, ale jedna nierozwiązana specyfikacja może spowodować kosztowne przeprojektowanie.

Najpierw sprawdź, czy HJ3450-02 to wyświetlacz poziomy 640 × 480, czy moduł portretowy 480 × 800

Opublikowane informacje nie do końca rozstrzygają pierwszą odpowiedź: opis produktu określa HJ3450-02 jako wyświetlacz poziomy 640 × 480, podczas gdy tabela specyfikacji osobno wymienia 480 (RGB) × 800. Traktuj tę rozbieżność jako kwestię techniczną, a nie szczegół formatowania.

Rozwiąż konflikt specyfikacji przed pobraniem próbek

Poproś firmę HONGJIA o potwierdzenie rozdzielczości aktywnej matrycy, rozmieszczenia pikseli, natywnej orientacji skanowania, kierunku oglądania i dokładnej wersji cytowanego modułu. Poproś o aktualny arkusz danych oraz zdjęcie lub rysunek identyfikujący aktywny obszar. Nie wnioskuj o orientacji na podstawie wymiarów zewnętrznych ani lokalizacji złącza.

Moduły 640 × 480 i moduły 480 × 800 mogą wymagać różnych zasobów interfejsu użytkownika, założeń dotyczących bufora ramki, poleceń inicjalizacji i układów obudów. Jeśli wyświetlacz jest fizycznie poziomy, ale dane panelu są skonfigurowane do skanowania w orientacji pionowej, zespół programistów może potrzebować wsparcia w zakresie rotacji. Może to mieć wpływ na czas uruchamiania, wykorzystanie pamięci, współrzędne dotykowe i kompozycję obrazu.

Dopasuj zweryfikowaną orientację do interfejsu użytkownika i obudowy produktu

W przypadku testera ręcznego lub interfejsu sterowania przemysłowego przestrzeń pozioma może pasować do wykresów trendów, etykiet pomiarów i kontroli dwukolumnowych. Panel pionowy może być lepszy w przypadku list lub przepływów pracy ułożonych pionowo. Potwierdź wybór pod kątem otworu ramki, obszaru aktywnego, kierunku patrzenia, wyjścia kabla i elementów montażowych, zanim Twój projekt przemysłowy zostanie zamrożony.

Skorzystaj zStrona produktu HJ3450-02jako punkt wyjścia, a następnie uzyskaj kontrolowany rysunek dla cytowanej wersji.

Co moduł HONGJIA oferuje dla kompaktowych interfejsów wbudowanych

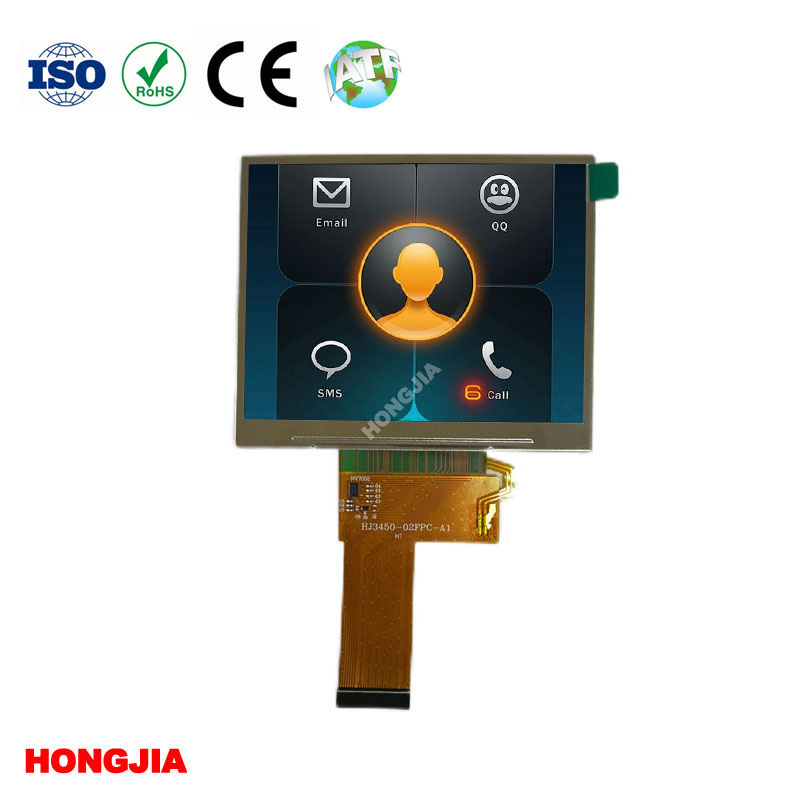

HJ3450-02 jest opisywany jako 3,5-calowy transmisyjny moduł IPS TFT LCD z układem scalonym sterownika NV3051F, interfejsem MIPI i złączem 30-pinowym. Podany rozmiar to 76,2 × 63,2 × 3,5 mm, a podany zakres temperatur pracy wynosi od -20°C do 70°C. Jasność można wybrać w zakresie do 500 cd/m², dlatego należy sprawdzić dokładny przedział jasności, zamiast zakładać, że każda próbka wykorzystuje wartość maksymalną.

IPS może pomóc w utrzymaniu bardziej spójnych kolorów i kontrastu, gdy operator patrzy na ekran od strony prostopadłej. Nie eliminuje to konieczności sprawdzania rzeczywistego kąta widzenia, kontrastu, odbić przez osłonę obiektywu i czytelności w warunkach oświetleniowych produktu. „Transmisyjny” również ma znaczenie: moduł jest przeznaczony do oglądania przy podświetleniu, a nie jak panel transrefleksyjny czytelny w świetle słonecznym.

Rozmiar modułu i złącze MIPI czynią go kandydatem do stosowania w kompaktowych systemach wbudowanych, w tym w przenośnych przyrządach testujących, sprzęcie przemysłowym, sprzęcie medycznym, urządzeniach kosmetycznych, produktach inteligentnego domu, sprzęcie POS i elektronice użytkowej. Przydatność nadal zależy od procesora głównego, stosu optycznego, obudowy i docelowego środowiska.

Czy Twoja płyta główna może obsługiwać 30-pinowe połączenie MIPI?

Tylko jeśli host spełnia dokładne wymagania elektryczne i programowe MIPI-DSI panelu. Złącze 30-pinowe opisuje interfejs fizyczny; samo w sobie nie podaje liczby pasów, prędkości pasów, formatu pikseli, sekwencji poleceń, szyn zasilających ani metody sterowania podświetleniem.

Sprawdź liczbę linii MIPI, czas, polecenia inicjalizacji, układ pinów i orientację złącza

Przed układem poproś o pełną definicję pinów i potwierdź:

• Liczba pasów danych MIPI, zachowanie zegara i wymagana szybkość transmisji danych
• Obsługiwany format pikseli, kolejność kolorów i tryb wideo lub poleceń
• Wymagania czasowe poziome i pionowe
• Sekwencja resetowania, gotowości, włączania i wyłączania
• Zasilanie panelu, napięcie we/wy, wejście podświetlenia i zakres prądu podświetlenia
• Strona styku FPC, orientacja złącza, ograniczenia długości kabla i numeracja styków
• Polecenia inicjujące NV3051F i wszelkie wymagane ustawienia rejestru

Typowe awarie pola są proste: FPC jest lustrzane, linia resetowania pozostaje pływająca, host używa niewłaściwej kolejności kolorów lub wyświetlacz zapala się bez otrzymania prawidłowych danych ramki. Biały ekran zwykle nie świadczy o kompatybilności MIPI. Może to jedynie świadczyć o obecności podświetlenia i zasilania panelu.

Poproś inżyniera oprogramowania sprzętowego o przetestowanie próbki z tą samą rodziną procesorów, mostkiem, złączem i sekwencją zasilania zaplanowaną do produkcji. Jeśli Twoja płyta korzysta z innej implementacji MIPI, zapytaj HONGJIA, czy możliwa jest niestandardowa konfiguracja FPC lub inicjalizacji i jakie zmiany pozostają w standardowym projekcie modułu.

Jakie dokumenty są potrzebne, aby przejść od próbki ekspozycyjnej do zatwierdzenia projektu?

Próbka jest przydatna do sprawdzenia jakości i dopasowania obrazu. Nie jest to zatwierdzenie projektu. Poproś o zestaw dokumentów, który umożliwi zespołom zajmującym się sprzętem, oprogramowaniem sprzętowym, mechanikom i zakupom sprawdzenie tej samej wersji.

• Aktualna karta produktu z potwierdzoną rozdzielczością i orientacją
• Rysunek mechaniczny przedstawiający kontur, obszar aktywny, obszar widzenia, grubość, szczegóły montażu i położenie FPC
• Specyfikacja elektryczna obejmująca układ pinów złącza, zasilanie, podświetlenie i warunki interfejsu
• Kod inicjujący lub sekwencja poleceń dla układu scalonego sterownika NV3051F
• Dane optyczne dotyczące jasności, kontrastu, kierunku patrzenia i jednorodności, jeśli są dostępne
• Limity temperatur pracy i przechowywania oraz kryteria kontroli wad wyświetlacza
• Identyfikacja próbek kontrolowana przez rewizję i wszelkie znane różnice między wersją próbną a wersją produkcyjną

Jeśli dotyk jest częścią produktu, potraktuj panel dotykowy, soczewkę osłonową, klej i FPC jako osobną recenzję. Wyświetlacz pasujący przed klejeniem może nie pasować po określeniu ostatecznego stosu optycznego.

Gdzie zmieści się poziomy wyświetlacz IPS o przekątnej 3,5 cala, a gdzie może być nieodpowiedni?

Ten 3,5-calowy wyświetlacz MIPI TFT jest rozsądnym kandydatem, gdy potrzebny jest kompaktowy kolorowy interfejs, układ poziomy i standardowe wbudowane złącze. Zasługuje na wczesne rozważenie w przypadku przyrządów przenośnych, sterowników przemysłowych, sprzętu kosmetycznego, interfejsów inteligentnego domu i innych produktów, w których wielkość obudowy ma znaczenie.

Może być nieodpowiedni, jeśli produkt wymaga czytelności w świetle słonecznym bez przetestowanej konstrukcji optycznej, pracy w temperaturach poniżej -20°C lub powyżej 70°C, panelu transfleksyjnego, wyjątkowo wysokiej jasności lub obsługi wyłącznie w trybie portretowym. Wymagania te należy podać przed wyceną. HONGJIA oferuje również inne kategorie wyświetlaczy, w tym produkty szerokotemperaturowe i transfleksyjne, ale nie zakładaj, że HJ3450-02 zapewnia te funkcje.

Kolejnym praktycznym ograniczeniem jest oprogramowanie. Jeśli stos graficzny nie może obrócić lub ustawić panelu w wymaganej orientacji, zmiana wyświetlacza na późniejszym etapie projektowania może wymusić przeprojektowanie płytki lub interfejsu użytkownika. Potwierdź tę decyzję, dopóki próbka jest nadal oceniana.

O co powinien poprosić zespół projektowy w USA od HONGJIA przed wystawieniem zapytania ofertowego?

Wyślij kontrolowane wymaganie, a nie tylko link do produktu. Podaj potwierdzoną docelową rozdzielczość, orientację, obszar aktywny, ograniczenia obudowy, zakres temperatur, docelową jasność, procesor główny lub mostek, wymagania MIPI i zamierzone roczne zapotrzebowanie. Poproś firmę HONGJIA o oznaczenie każdego elementu jako standardowego, konfigurowalnego lub niestandardowego.

Poproś o próbki, opcje FPC i dotykowe, limity dostosowywania i dowody ciągłości produkcji

Poproś o próbki proponowanej konfiguracji produkcyjnej, w tym zamierzone FPC, złącze, konfigurację podświetlenia i opcję dotykową, jeśli ma to zastosowanie. Sprawdź, czy HONGJIA może dostosować FPC, przypisanie styków, osłonę przeciwsłoneczną, panel dotykowy, jasność lub ustawienia inicjalizacji — i zapytaj, jakie minimalne zamówienie, oprzyrządowanie, czas realizacji i prace weryfikacyjne wymaga każda zmiana.

Aby podjąć decyzję dotyczącą produkcji, poproś o dowód ciągłości dostaw: planowaną rewizję modułu, stanowisko w zakresie pozyskiwania układów scalonych sterownika, praktykę powiadamiania o zmianach, proces kontroli jakości oraz wsparcie dostępne ze strony fabryki lub zespołu FAE. Nie żądaj certyfikatów ani raportów z testów jako formalności; określ, jakich standardów faktycznie wymaga Twój gotowy produkt i poproś o odpowiednią dokumentację.

Użyj HONGJIAPoziomy wyświetlacz MIPI o przekątnej 3,5 calaaby rozpocząć dyskusję techniczną, a następnie uzależnij zapytanie ofertowe od rozwiązania konfliktu 640 × 480 w porównaniu z 480 × 800. Następnym właściwym krokiem jest udokumentowana analiza próbki, a nie zamówienie oparte na niejednoznacznej tabeli.
